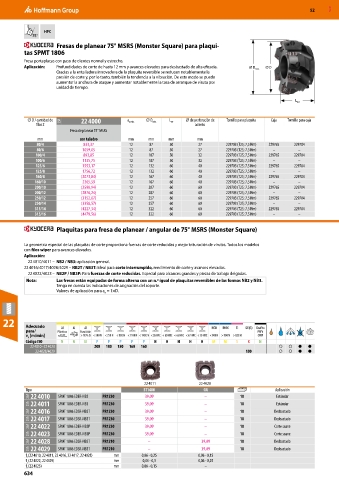

52 MXD

HPC
75°
Fresas de planear 75° MSRS (Monster Square) para plaqui-
tas SPMT 1806
Fresa portaplacas con paso de dientes normal y estrecho.
Aplicación: Profundidades de corte de hasta 12 mm y avances elevados para desbastado de alta eficacia. ⌀ D máx. ⌀ D
Gracias a la entalladura innovadora de la plaquita reversible se reducen notablemente la
presión de corte y, por lo tanto, también la tendencia a la vibración. De este modo se puede
aumentar la anchura de ataque y aumentar notablemente la tasa de arranque de viruta por
unidad de tiempo.

L tot

⌀ D / cantidad de 25P 22 4000 a p máx. ⌀ D máx. L tot ⌀ de perforación de Tornillo para plaquita Caja Tornillo para caja
filos Z asiento
Fresa de planear 75° MSRS
mm con taladro mm mm mm mm
80/4 833,37 12 87 50 27 229703 (T25; 7,5 Nm) 229765 229704
80/6 1059,05 12 87 50 27 229703 (T25; 7,5 Nm) – –
100/4 893,85 12 107 50 32 229703 (T25; 7,5 Nm) 229765 229704
100/6 1135,75 12 107 50 32 229703 (T25; 7,5 Nm) – –
125/6 1553,17 12 132 60 40 229703 (T25; 7,5 Nm) 229765 229704
125/8 1756,72 12 132 60 40 229703 (T25; 7,5 Nm) – –
160/8 (2073,84) 12 167 60 40 229703 (T25; 7,5 Nm) 229765 229704
160/10 2265,59 12 167 60 40 229703 (T25; 7,5 Nm) – –
200/10 (2598,94) 12 207 60 60 229703 (T25; 7,5 Nm) 229765 229704
200/12 (2876,24) 12 207 60 60 229703 (T25; 7,5 Nm) – –
250/12 (3152,07) 12 257 60 60 229703 (T25; 7,5 Nm) 229765 229704
250/14 (3358,57) 12 257 60 60 229703 (T25; 7,5 Nm) – –
315/14 (4227,34) 12 322 60 60 229703 (T25; 7,5 Nm) 229765 229704
315/16 (4479,56) 12 322 60 60 229703 (T25; 7,5 Nm) – –

Plaquitas para fresa de planear / angular de 75° MSRS (Monster Square)

La geometría especial de las plaquitas de corte proporciona fuerzas de corte reducidas y mejor trituración de virutas. Todos los modelos
con filos wiper para avances elevados.
Aplicación:
22 4010/4011 – NB2 / NB3: aplicación general.
22 4016/4017/4028/4029 – NB2T / NB3T: Ideal para corte interrumpido, rendimiento de corte y avances elevados.
22 4022/4023 – NB2P / NB3P: Para fuerzas de corte reducidas. Especial para alcances grandes y piezas de trabajo delgadas.
Nota: Las fresas están equipadas de forma alterna con un n.º igual de plaquitas reversibles de las formas NB2 y NB3.
Tenga en cuenta las indicaciones de asignación del soporte.
Valores de aplicación para a = 1×D.
e

22 Adecuado
para/
[m/min]
v c
Código ISO N N N P P P P P H H H H H M M S K N
22 4010– 22 4023 200 180 180 160 160 ○ ○ ● ●
22 4028/ 4029 180 ○ ○ ● ●

22 4011 22 4028
Tipo ST1400 GG Aplicación
25A 22 4010 SPMT 1806 EDER-NB2 PR1230 39,09 – 10 Estándar
25A 22 4011 SPMT 1806 EDER-NB3 PR1230 39,09 – 10 Estándar
25A 22 4016 SPMT 1806 EDSR-NB2T PR1230 39,09 – 10 Desbastado
25A 22 4017 SPMT 1806 EDSR-NB3T PR1230 39,09 – 10 Desbastado
25A 22 4022 SPMT 1806 EDER-NB2P PR1230 39,09 – 10 Corte suave
25A 22 4023 SPMT 1806 EDER-NB3P PR1230 39,09 – 10 Corte suave
25A 22 4028 SPMT 1806 EDSR-NB2T PR1210 – 39,09 10 Desbastado
25A 22 4029 SPMT 1806 EDSR-NB3T PR1210 – 39,09 10 Desbastado
(22 4010, 22 4011, 22 4016, 22 4017, 22 4028) mm 0,06 - 0,25 0,06 - 0,15
f z
f (22 4022, 22 4029) mm 0,06 - 0,3 0,06 - 0,25
z
f (22 4023) mm 0,06 - 0,15 –
z
634
