MXD 52

70°

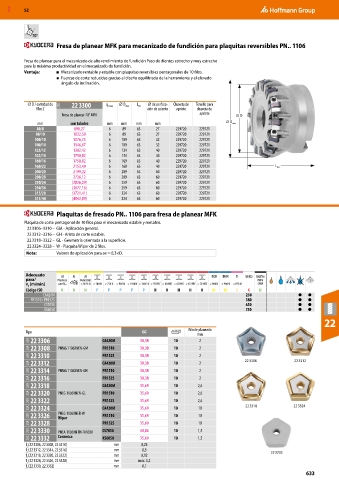

Fresa de planear MFK para mecanizado de fundición para plaquitas reversibles PN.. 1106

Fresa de planear para el mecanizado de alto rendimiento de fundición Paso de dientes estrecho y muy estrecho
para la máxima productividad en el mecanizado de fundición.
Ventaja: ■ Mecanizado rentable y estable con plaquitas reversibles pentagonales de 10 filos.
■ Fuerzas de corte reducidas gracias al diseño equilibrado de la herramienta y el elevado
ángulo de inclinación.

⌀ D / cantidad de 25O 22 3300 a p máx. ⌀ D máx. L tot ⌀ de perfora- Chaveta de Tornillo para
filos Z ción de asiento apriete chaveta de
Fresa de planear 70° MFK apriete ⌀ D
mm con taladro mm mm mm mm ⌀ D máx
80/8 898,27 6 89 63 27 229720 229721
80/10 1032,50 6 89 63 27 229720 229721
100/10 1076,75 6 109 63 32 229720 229721
100/14 1346,67 6 109 63 32 229720 229721
125/12 1302,42 6 134 63 40 229720 229721
125/18 1750,82 6 134 63 40 229720 229721
160/16 1750,82 6 169 63 40 229720 229721
160/22 2153,49 6 169 63 40 229720 229721 L tot
200/20 2199,22 6 209 63 60 229720 229721
200/28 2736,12 6 209 63 60 229720 229721
250/24 (2826,09) 6 259 63 60 229720 229721
250/36 (3677,16) 6 259 63 60 229720 229721
315/28 (3721,41) 6 324 63 60 229720 229721
315/44 (4843,89) 6 324 63 60 229720 229721

Plaquitas de fresado PN.. 1106 para fresa de planear MFK
Plaquita de corte pentagonal de 10 filos para el mecanizado estable y rentable.
22 3306–3310 – GM - Aplicación general.
22 3312–3316 – GH - Arista de corte estable.
22 3318–3322 – GL - Geometría orientada a la superficie.
22 3324–3328 – W - Plaquita Wiper de 2 filos.
Nota: Valores de aplicación para ae = 0,3×D.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
CA420M 230 ● ●
PR1510 / PR1525 180 ● ●
CS7050 650 ● ●
KS6050 750 ● ●
22
Filo de planeado
Tipo GG
mm
25A 22 3306 CA420M 30,38 10 2
25A 22 3308 PNMG 1106XNEN-GM PR1510 30,38 10 2
25A 22 3310 PR1525 30,38 10 2
25A 22 3312 CA420M 30,38 10 2 22 3308 22 3312
25A 22 3314 PNMG 1106XNEN-GH PR1510 30,38 10 2
25A 22 3316 PR1525 30,38 10 2
25A 22 3318 CA420M 35,69 10 2,6
25A 22 3320 PNEG 1106XNEN-GL PR1510 35,69 10 2,6
25A 22 3322 PR1525 35,69 10 2,6
25A 22 3324 CA420M 35,69 10 10 22 3318 22 3324
25A 22 3326 PNEG 1106XNER-W PR1510 35,69 10 10
Wiper
25A 22 3328 PR1525 35,69 10 10
25G 22 3330 PNEA 1106XN TN-T01020 CS7050 40,86 10 1,5
25G 22 3332 Cerámica KS6050 35,69 10 1,5
(22 3306, 22 3308, 22 3310) mm 0,25
f z
f (22 3312, 22 3314, 22 3316) mm 0,3 22 3332
z
f (22 3318, 22 3320, 22 3322) mm 0,12
z
f (22 3324, 22 3326, 22 3328) mm máx. 0,2
z
f (22 3330, 22 3332) mm 0,1
z
633
