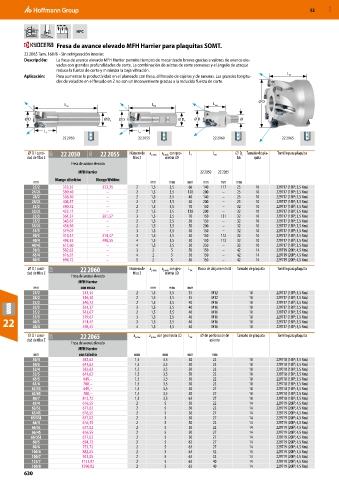

Fresa de avance elevado MFH Harrier para plaquitas SOMT.
22 2065 Tam. 160/8 – Sin refrigeración interior.
Descripción: La fresa de avance elevado MFH Harrier permite tiempos de mecanizado breves gracias a valores de avance ele-
vados con grandes profundidades de corte. La combinación de aristas de corte convexas y el ángulo de ataque
reduce la fuerza de corte y minimiza la baja vibración.
Aplicación: Para aumentar la productividad en el planeado con fresa, el fresado de cajeras y de ranuras. Las grandes longitu- L tot
des de voladizo en el fresado en Z no son un inconveniente gracias a la reducida fuerza de corte.

⌀ D
L tot
L tot L tot
⌀ D ⌀ D S ⌀ D ⌀ D S ⌀ D M

L 1 L 1
22 2050 22 2055 22 2060 22 2065

⌀ D / canti- 25O 22 2050 25O 22 2055 Número de a p máx. a p máx. con geo- L 1 L tot ⌀ D Tamaño de pla- Tornillo para plaquita
s
dad de filos Z filos Z metría LD h6 quita
Fresa de avance elevado
MFH Harrier 22 2050 22 2055
Mango cilíndrico Mango Weldon
mm mm mm mm mm mm mm
25/2 333,35 333,35 2 1,5 3,5 60 140 117 25 10 229717 (15IP; 3,5 Nm)
25/2L 389,40 – 2 1,5 3,5 120 200 – 25 10 229717 (15IP; 3,5 Nm)
28/2 336,30 – 2 1,5 3,5 40 140 – 25 10 229717 (15IP; 3,5 Nm)
28/2L 408,57 – 2 1,5 3,5 40 200 – 25 10 229717 (15IP; 3,5 Nm)
32/2 340,72 – 2 1,5 3,5 70 150 – 32 10 229717 (15IP; 3,5 Nm)
32/2L 432,17 – 2 1,5 3,5 120 200 – 32 10 229717 (15IP; 3,5 Nm)
32/3 361,37 361,37 3 1,5 3,5 70 150 131 32 10 229717 (15IP; 3,5 Nm)
35/2 343,67 – 2 1,5 3,5 50 150 – 32 10 229717 (15IP; 3,5 Nm)
35/2L 454,30 – 2 1,5 3,5 50 200 – 32 10 229717 (15IP; 3,5 Nm)
35/3 379,07 – 3 1,5 3,5 50 150 – 32 10 229717 (15IP; 3,5 Nm)
40/3 414,47 414,47 3 1,5 3,5 50 150 112 32 10 229717 (15IP; 3,5 Nm)
40/4 498,55 498,55 4 1,5 3,5 50 150 112 32 10 229717 (15IP; 3,5 Nm)
40/4L 613,60 – 4 1,5 3,5 50 250 – 32 10 229717 (15IP; 3,5 Nm)
50/3 582,62 – 3 2 5 50 150 – 42 14 229719 (20IP; 4,5 Nm)
63/4 616,55 – 4 2 5 50 150 – 42 14 229719 (20IP; 4,5 Nm)
80/5 694,72 – 5 2 5 50 150 – 42 14 229719 (20IP; 4,5 Nm)
⌀ D / canti- 25O 22 2060 Número de a p máx. a p máx. con geo- L tot Rosca de alojamiento M Tamaño de plaquita Tornillo para plaquita
dad de filos Z filos Z metría LD
Fresa de avance elevado
MFH Harrier
mm con rosca mm mm mm
25/2 333,35 2 1,5 3,5 35 M12 10 229717 (15IP; 3,5 Nm)
28/2 336,30 2 1,5 3,5 35 M12 10 229717 (15IP; 3,5 Nm)
32/2 340,72 2 1,5 3,5 40 M16 10 229717 (15IP; 3,5 Nm)
32/3 361,37 3 1,5 3,5 40 M16 10 229717 (15IP; 3,5 Nm)
35/2 343,67 2 1,5 3,5 40 M16 10 229717 (15IP; 3,5 Nm)
35/3 379,07 3 1,5 3,5 40 M16 10 229717 (15IP; 3,5 Nm)
22 40/3 414,47 3 4 1,5 3,5 40 M16 10 229717 (15IP; 3,5 Nm)
10
40/4
498,55
1,5
3,5
M16
40
229717 (15IP; 3,5 Nm)
⌀ D / canti- 25O 22 2065 a p máx. a p máx. con geometría LD L tot ⌀ de perforación de Tamaño de plaquita Tornillo para plaquita
dad de filos Z asiento
Fresa de avance elevado
MFH Harrier
mm con taladro mm mm mm mm
50/4 582,62 1,5 3,5 50 22 10 229718 (15IP; 3,5 Nm)
50/5 641,62 1,5 3,5 50 22 10 229718 (15IP; 3,5 Nm)
52/4 582,62 1,5 3,5 50 22 10 229718 (15IP; 3,5 Nm)
52/5 641,62 1,5 3,5 50 22 10 229718 (15IP; 3,5 Nm)
63/5 649,– 1,5 3,5 50 22 10 229718 (15IP; 3,5 Nm)
63/6 708,– 1,5 3,5 50 22 10 229718 (15IP; 3,5 Nm)
63/5S 649,– 1,5 3,5 50 27 10 229718 (15IP; 3,5 Nm)
63/6S 708,– 1,5 3,5 50 27 10 229718 (15IP; 3,5 Nm)
80/7 812,72 1,5 3,5 63 27 10 229718 (15IP; 3,5 Nm)
63/4 616,55 2 5 50 22 14 229719 (20IP; 4,5 Nm)
63/5L 677,02 2 5 50 22 14 229719 (20IP; 4,5 Nm)
63/4S 616,55 2 5 50 27 14 229719 (20IP; 4,5 Nm)
63/5SL 677,02 2 5 50 27 14 229719 (20IP; 4,5 Nm)
66/4 616,55 2 5 50 22 14 229719 (20IP; 4,5 Nm)
66/5L 677,02 2 5 50 22 14 229719 (20IP; 4,5 Nm)
66/4S 616,55 2 5 50 27 14 229719 (20IP; 4,5 Nm)
66/5SL 677,02 2 5 50 27 14 229719 (20IP; 4,5 Nm)
80/5 694,72 2 5 63 27 14 229719 (20IP; 4,5 Nm)
80/6 753,72 2 5 63 27 14 229719 (20IP; 4,5 Nm)
100/6 882,05 2 5 63 32 14 229719 (20IP; 4,5 Nm)
100/7 941,05 2 5 63 32 14 229719 (20IP; 4,5 Nm)
125/7 1151,97 2 5 63 40 14 229719 (20IP; 4,5 Nm)
160/8 1396,82 2 5 63 40 14 229719 (20IP; 4,5 Nm)
