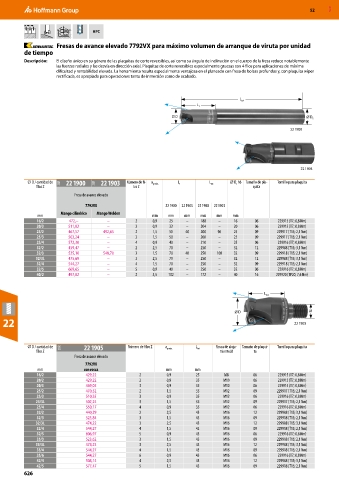

P. 626
52 MXD
HPC
Fresas de avance elevado 7792VX para máximo volumen de arranque de viruta por unidad
de tiempo
Descripción: El diseño único en su género de las plaquitas de corte reversibles, así como su ángulo de inclinación en el cuerpo de la fresa reduce notablemente
las fuerzas radiales y las desvía en dirección axial. Plaquitas de corte reversibles especialmente gruesas con 4 filos para aplicaciones de máxima
dificultad y rentabilidad elevada. La herramienta resulta especialmente ventajosa en el planeado con fresa de bolsas profundas y, con plaquita wiper
rectificada, es apropiada para operaciones tanto de inmersión como de acabado.
L tot
L 1
⌀ D ⌀ D S
22 1900
22 1903
⌀ D / cantidad de 28R 22 1900 28R 22 1903 Número de fi- a p máx. L 1 L tot ⌀ D h6 Tamaño de pla- Tornillo para plaquita
s
filos Z los Z quita
Fresa de avance elevado
7792VX 22 1900 22 1903 22 1900 22 1903
Mango cilíndrico Mango Weldon
mm mm mm mm mm mm mm
16/2 472,– – 2 0,9 25 – 188 – 16 06 229915 (T7; 0,8 Nm)
20/3 511,82 – 3 0,9 32 – 204 – 20 06 229915 (T7; 0,8 Nm)
25/2 467,57 492,65 2 1,5 50 40 200 96 25 09 229917 (T15; 2,1 Nm)
25/3 502,24 – 3 1,5 50 – 200 – 25 09 229917 (T15; 2,1 Nm)
25/4 572,30 – 4 0,9 40 – 210 – 25 06 229916 (T7; 0,8 Nm)
32/2 459,47 – 2 2,5 70 – 250 – 32 12 229908 (T15; 3,1 Nm)
32/3 525,10 548,70 3 1,5 70 40 250 100 32 09 229918 (T15; 2,1 Nm)
32/3L 475,69 – 3 2,5 70 – 250 – 32 12 229908 (T15; 3,1 Nm)
32/4 544,27 – 4 1,5 70 – 250 – 32 09 229918 (T15; 2,1 Nm)
32/5 669,65 – 5 0,9 40 – 250 – 32 06 229916 (T7; 0,8 Nm)
40/2 497,82 – 2 3,5 102 – 172 – 40 16 229920 (TP20; 7,6 Nm)
L tot
⌀ D M
22 22 1905
⌀ D / cantidad de 28R 22 1905 Número de filos Z a p máx. L tot Rosca de aloja- Tamaño de plaqui- Tornillo para plaquita
filos Z miento M ta
Fresa de avance elevado
7792VX
mm con rosca mm mm
16/2 429,22 2 0,9 25 M8 06 229915 (T7; 0,8 Nm)
20/2 429,22 2 0,9 35 M10 06 229915 (T7; 0,8 Nm)
20/3 469,05 3 0,9 35 M10 06 229915 (T7; 0,8 Nm)
25/2 470,52 2 1,5 35 M12 09 229917 (T15; 2,1 Nm)
25/3 510,35 3 0,9 35 M12 06 229916 (T7; 0,8 Nm)
25/3L 502,24 3 1,5 35 M12 09 229917 (T15; 2,1 Nm)
25/4 550,17 4 0,9 35 M12 06 229916 (T7; 0,8 Nm)
32/2 440,29 2 2,5 43 M16 12 229908 (T15; 3,1 Nm)
32/3 525,84 3 1,5 43 M16 09 229918 (T15; 2,1 Nm)
32/3L 474,22 3 2,5 43 M16 12 229908 (T15; 3,1 Nm)
32/4 544,27 4 1,5 43 M16 09 229918 (T15; 2,1 Nm)
32/5 606,97 5 0,9 43 M16 06 229916 (T7; 0,8 Nm)
35/3 523,62 3 1,5 43 M16 09 229918 (T15; 2,1 Nm)
35/3L 474,22 3 2,5 43 M16 12 229908 (T15; 3,1 Nm)
35/4 544,27 4 1,5 43 M16 09 229918 (T15; 2,1 Nm)
35/6 544,27 6 0,9 43 M16 06 229916 (T7; 0,8 Nm)
42/4 508,14 4 2,5 43 M16 12 229908 (T15; 3,1 Nm)
42/5 577,47 5 1,5 43 M16 09 229918 (T15; 2,1 Nm)
626
