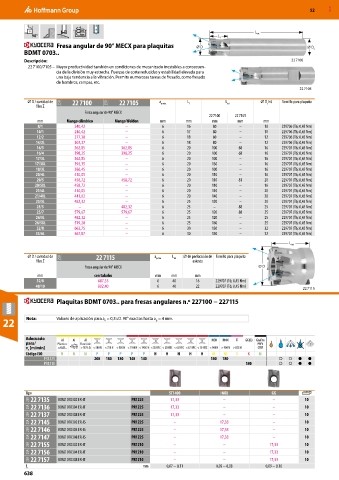

52 MXD

90° L 1 L tot
Fresa angular de 90° MECX para plaquitas ⌀ D ⌀ D s
BDMT 0703..
Descripción: 22 7100
22 7100/7105 – Mayor productividad también en condiciones de mecanizado inestables a consecuen-
cia de la división muy estrecha. Fuerzas de corte reducidas y estabilidad elevada para
una baja tendencia a la vibración. Permite numerosas tareas de fresado, como fresado
de hombros, rampas, etc.
22 7105

⌀ D / cantidad de 25O 22 7100 25O 22 7105 a p máx. L 1 L tot ⌀ D h6 Tornillo para plaquita
s
filos Z
Fresa angular de 90° MECX
22 7100 22 7105
mm Mango cilíndrico Mango Weldon mm mm mm mm mm
8/1 240,42 – 6 16 80 – 10 229706 (T6; 0,45 Nm)
10/1 240,42 – 6 17 80 – 10 229706 (T6; 0,45 Nm)
12/2 277,30 – 6 18 80 – 12 229706 (T6; 0,45 Nm)
14/2L 302,37 – 6 18 80 – 12 229706 (T6; 0,45 Nm)
16/3 362,85 362,85 6 20 100 68 16 229707 (T6; 0,45 Nm)
16/4 398,25 398,25 6 20 100 68 16 229707 (T6; 0,45 Nm)
17/3L 362,85 – 6 20 100 – 16 229707 (T6; 0,45 Nm)
17/3XL 392,35 – 6 20 130 – 16 229707 (T6; 0,45 Nm)
18/3L 386,45 – 6 20 100 – 16 229707 (T6; 0,45 Nm)
20/4L 410,05 – 6 20 110 – 16 229707 (T6; 0,45 Nm)
20/5 458,72 458,72 6 20 110 81 20 229707 (T6; 0,45 Nm)
20/5XL 458,72 – 6 20 110 – 16 229707 (T6; 0,45 Nm)
21/4L 410,05 – 6 20 110 – 20 229707 (T6; 0,45 Nm)
21/4XL 441,02 – 6 20 140 – 20 229707 (T6; 0,45 Nm)
25/5L 482,32 – 6 25 120 – 20 229707 (T6; 0,45 Nm)
25/5 – 482,32 6 25 – 88 25 229707 (T6; 0,45 Nm)
25/7 579,67 579,67 6 25 120 88 25 229707 (T6; 0,45 Nm)
26/5L 482,32 – 6 25 120 – 25 229707 (T6; 0,45 Nm)
26/5XL 519,20 – 6 25 160 – 25 229707 (T6; 0,45 Nm)
32/8 663,75 – 6 30 130 – 32 229707 (T6; 0,45 Nm)
33/6L 567,87 – 6 30 130 – 32 229707 (T6; 0,45 Nm)
L tot

⌀ D / cantidad de 25O 22 7115 a p máx. L tot ⌀ de perforación de Tornillo para plaquita
filos Z asiento
Fresa angular de 90° MECX ⌀ D
mm con taladro mm mm mm
32/8 687,35 6 40 16 229707 (T6; 0,45 Nm)
40/10 802,40 6 40 22 229707 (T6; 0,45 Nm)
22 7115
Plaquitas BDMT 0703.. para fresas angulares n.º 227100 − 227115

22 Nota: Valores de aplicación para a = 0,3×D. 90° exactos hasta a = 4 mm.
p
e
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
PR1225 200 180 180 140 140 180 180 ○ ○ ● ●
PR1210 180 ○ ○ ● ●

Tipo ST1400 INOX GG
25A 22 7135 BDMT 070302 ER-JT PR1225 17,33 – – 10
25A 22 7136 BDMT 070304 ER-JT PR1225 17,33 – – 10
25A 22 7137 BDMT 070308 ER-JT PR1225 17,33 – – 10
25A 22 7145 BDMT 070302 ER-JS PR1225 – 17,33 – 10
25A 22 7146 BDMT 070304 ER-JS PR1225 – 17,33 – 10
25A 22 7147 BDMT 070308 ER-JS PR1225 – 17,33 – 10
25A 22 7155 BDMT 070302 ER-JT PR1210 – – 17,33 10
25A 22 7156 BDMT 070304 ER-JT PR1210 – – 17,33 10
25A 22 7157 BDMT 070308 ER-JT PR1210 – – 17,33 10
mm 0,07 − 0,11 0,05 − 0,08 0,09 − 0,16
f z
638
