MXD 52

90°

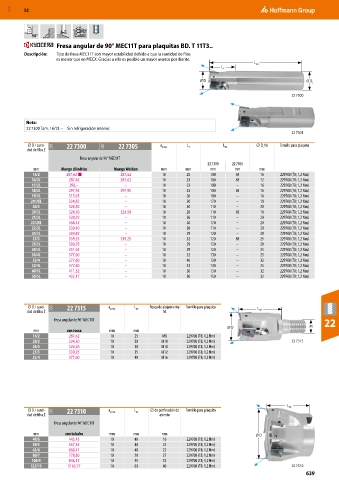

Fresa angular de 90° MEC11T para plaquitas BD. T 11T3..
Descripción: Tipo de fresa MEC11T con mayor estabilidad debido a que la cantidad de filos
es menor que en MECX. Gracias a ello es posible un mayor avance por diente.
L tot
L 1
⌀ D
⌀ D s
22 7300

Nota:
22 7300 Tam. 16/2L – Sin refrigeración interior.
22 7305
⌀ D / canti- 25O 22 7300 25O 22 7305 a p máx. L 1 L tot ⌀ D h6 Tornillo para plaquita
s
dad de filos Z
Fresa angular de 90° MEC11T
22 7300 22 7305
mm Mango cilíndrico Mango Weldon mm mm mm mm mm
16/2 287,62 ■ 287,62 10 25 100 68 16 229708 (T8; 1,2 Nm)
16/2L 287,62 287,62 10 23 100 68 12 229708 (T8; 1,2 Nm)
17/2L 295,– – 10 23 100 – 16 229708 (T8; 1,2 Nm)
18/2L 297,95 297,95 10 23 100 68 16 229708 (T8; 1,2 Nm)
19/3L 315,65 – 10 26 100 – 16 229708 (T8; 1,2 Nm)
20/2XL 334,82 – 10 30 170 – 18 229708 (T8; 1,2 Nm)
20/3 324,50 – 10 30 110 – 20 229708 (T8; 1,2 Nm)
20/3L 324,50 324,50 10 26 110 68 16 229708 (T8; 1,2 Nm)
21/3L 328,92 – 10 26 110 – 20 229708 (T8; 1,2 Nm)
22/2XL 358,42 – 10 30 170 – 20 229708 (T8; 1,2 Nm)
22/3L 330,40 – 10 26 110 – 20 229708 (T8; 1,2 Nm)
24/3L 334,82 – 10 29 120 – 20 229708 (T8; 1,2 Nm)
25/3 339,25 339,25 10 32 120 88 25 229708 (T8; 1,2 Nm)
25/3L 339,25 – 10 29 120 – 20 229708 (T8; 1,2 Nm)
28/3L 351,05 – 10 29 120 – 25 229708 (T8; 1,2 Nm)
30/4L 377,60 – 10 32 130 – 25 229708 (T8; 1,2 Nm)
32/4 377,60 – 10 40 130 – 32 229708 (T8; 1,2 Nm)
32/4L 377,60 – 10 32 130 – 25 229708 (T8; 1,2 Nm)
40/5L 411,52 – 10 50 150 – 32 229708 (T8; 1,2 Nm)
50/5L 432,17 – 10 50 150 – 32 229708 (T8; 1,2 Nm)

⌀ D / canti- 25O 22 7315 a p máx. L tot Rosca de alojamiento Tornillo para plaquita
dad de filos Z M L tot
Fresa angular de 90° MEC11T 22
⌀ D M
mm con rosca mm mm
16/2 287,62 10 25 M8 229708 (T8; 1,2 Nm)
20/2 324,50 10 30 M10 229708 (T8; 1,2 Nm) 22 7315
20/3 324,50 10 30 M10 229708 (T8; 1,2 Nm)
25/3 339,25 10 35 M12 229708 (T8; 1,2 Nm)
32/4 377,60 10 40 M16 229708 (T8; 1,2 Nm)

L tot
⌀ D / canti- 25O 22 7310 a p máx. L tot ⌀ de perforación de Tornillo para plaquita
dad de filos Z asiento
Fresa angular de 90° MEC11T
mm con taladro mm mm mm ⌀ D
40/5 445,45 10 40 16 229708 (T8; 1,2 Nm)
50/5 557,55 10 40 22 229708 (T8; 1,2 Nm)
63/6 668,17 10 40 22 229708 (T8; 1,2 Nm)
80/7 778,80 10 50 27 229708 (T8; 1,2 Nm)
100/9 848,12 10 55 32 229708 (T8; 1,2 Nm)
125/11 1163,77 10 63 40 229708 (T8; 1,2 Nm) 22 7310
