52 MXD

90°

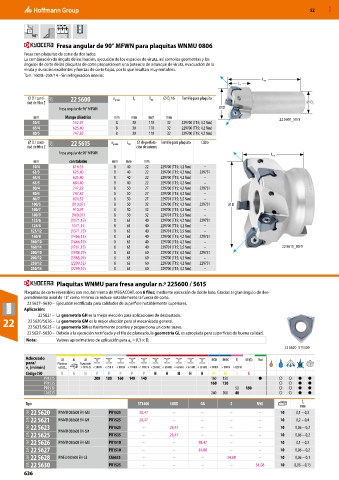

Fresa angular de 90° MFWN para plaquitas WNMU 0806
Fresa con plaquitas de corte de dos lados.
La combinación de ángulo de inclinación, ejecución de los espacios de viruta, así como las geometrías y los
ángulos de corte de las plaquitas de corte proporcionan una potencia de arranque de viruta, evacuación de la
viruta y duración excelentes y fuerzas de corte bajas, por lo que resultan muy rentables.
Tam. 160/8–250/14 – Sin refrigeración interior.
L tot
L 1

⌀ D / canti- 25O 22 5600 a p máx. L 1 L tot ⌀ D h6 Tornillo para plaquita
s
dad de filos Z ⌀ D s
Fresa angular de 90° MFWN ⌀ D
mm Mango cilíndrico mm mm mm mm 22 5600_50/3
50/3 532,47 8 30 110 32 229700 (T15; 4,2 Nm)
63/4 625,40 8 30 110 32 229700 (T15; 4,2 Nm)
80/5 747,82 8 30 110 32 229700 (T15; 4,2 Nm)
⌀ D / canti- 25O 22 5615 a p máx. L tot ⌀ de perfora- Tornillo para plaquita Calzo
dad de filos Z ción de asiento
Fresa angular de 90° MFWN
L tot
mm con taladro mm mm mm
50/4 616,55 8 40 22 229700 (T15; 4,2 Nm) –
63/3 625,40 8 40 22 229700 (T15; 4,2 Nm) 229751
63/4 625,40 8 40 22 229700 (T15; 4,2 Nm) –
63/5 684,40 8 40 22 229700 (T15; 4,2 Nm) –
80/4 747,82 8 50 27 229700 (T15; 4,2 Nm) 229751
80/5 747,82 8 50 27 229700 (T15; 4,2 Nm) –
80/7 824,52 8 50 27 229701 (T15; 3,5 Nm) –
100/5 (910,07) 8 50 32 229700 (T15; 4,2 Nm) 229751 ⌀ D
100/7 910,07 8 50 32 229700 (T15; 4,2 Nm) –
100/9 (969,07) 8 50 32 229701 (T15; 3,5 Nm) –
125/6 (1171,15) 8 63 40 229700 (T15; 4,2 Nm) 229751
125/8 1171,15 8 63 40 229700 (T15; 4,2 Nm) –
125/12 (1371,75) 8 63 40 229701 (T15; 3,5 Nm) –
160/8 (1466,15) 8 63 40 229700 (T15; 4,2 Nm) 229751
160/10 (1466,15) 8 63 40 229700 (T15; 4,2 Nm) –
160/14 (1761,15) 8 63 40 229701 (T15; 3,5 Nm) – 22 5615_80/5
200/10 (1988,29) 8 63 60 229700 (T15; 4,2 Nm) 229751
200/12 (1988,29) 8 63 60 229700 (T15; 4,2 Nm) –
250/12 (2299,52) 8 63 60 229700 (T15; 4,2 Nm) 229751
250/14 (2299,52) 8 63 60 229700 (T15; 4,2 Nm) –

Plaquitas WNMU para fresa angular n.º 225600 / 5615

Plaquitas de corte reversibles con recubrimiento de MEGACOAT, con 6 filos; mediante ejecución de doble lado. Gracias al gran ángulo de des-
prendimiento axial de 13° como mínimo se reduce notablemente la fuerza de corte.
22 5627–5630 – Ejecución rectificada para calidades de superficie notablemente superiores.
Aplicación:
22 5621 – La geometría GH es la mejor elección para aplicaciones de desbastado.
22 22 5623/5625 – La geometría SM es fuertemente positiva y proporciona un corte suave.
22 5620/5626 – La geometría GM es la mejor elección para el mecanizado general.
22 5627–5630 – Debido a la ejecución rectificada y el filo de planeado, la geometría GL es apropiada para superficies de buena calidad.
Nota: Valores aproximativos de aplicación para a = 0,3 × D.
e
22 5620_ST1400
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
PR1525 200 180 160 140 140 160 150 ● ○ ○ ● ●
PR1535 160 150 ○ ○ ● ●
PR1510 50 180 ○ ○ ● ●
CA6535 240 200 40 ○ ○ ● ●
f
Tipo ST1400 INOX GG S UNI z
mm
25A 22 5620 WNMU 080608 EN-GM PR1525 28,47 – – – – 10 0,1 − 0,3
25A 22 5621 WNMU 080608 EN-GH PR1525 28,47 – – – – 10 0,2 − 0,4
25A 22 5623 PR1525 – 28,47 – – – 10 0,06 − 0,2
25A 22 5625 WNMU 080608 EN-SM PR1535 – 28,47 – – – 10 0,06 − 0,2
25A 22 5626 WNMU 080608 EN-GM PR1510 – – 28,47 – – 10 0,1 − 0,3
25A 22 5627 PR1510 – – 34,08 – – 10 0,06 − 0,2
25A 22 5628 WNEU 080608 EN-GL CA6535 – – – 34,08 – 10 0,06 − 0,1
25A 22 5630 PR1525 – – – – 34,08 10 0,06 − 0,15
636
