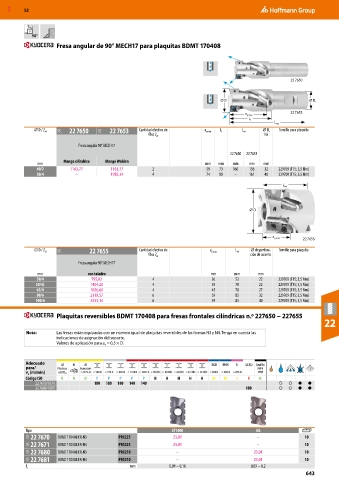

Fresa angular de 90° MECH17 para plaquitas BDMT 170408

22 7650

⌀ D ⌀ D s
22 7653
a p máx
L 1
L tot
⌀ D / Z ef 25O 22 7650 25O 22 7653 Cantidad efectiva de a p máx. L 1 L tot ⌀ D s Tornillo para plaquita
filos Z ef h6
Fresa angular 90° MECH17
22 7650 22 7653
Mango cilíndrico Mango Weldon
mm mm mm mm mm mm
40/2 1163,77 1163,77 2 59 73 160 136 32 229709 (T15; 3,5 Nm)
50/4 – 1985,34 4 74 88 – 161 40 229709 (T15; 3,5 Nm)

L tot

⌀ D

a p máx
22 7655
⌀ D / Z ef 25O 22 7655 Cantidad efectiva de a p máx. L tot ⌀ de perfora- Tornillo para plaquita
filos Z ef ción de asiento
Fresa angular 90° MECH17

mm con taladro mm mm mm
50/4 795,02 4 30 52 22 229709 (T15; 3,5 Nm)
50/4L 1404,20 4 59 78 22 229709 (T15; 3,5 Nm)
63/4 1026,60 4 45 70 27 229709 (T15; 3,5 Nm)
80/6 2119,57 6 59 85 32 229709 (T15; 3,5 Nm)
100/6 2233,14 6 59 85 40 229709 (T15; 3,5 Nm)

Plaquitas reversibles BDMT 170408 para fresas frontales cilíndricas n.º 227650 − 227655
22
Nota: Las fresas están equipadas con un número igual de plaquitas reversibles de las formas N3 y N4. Tenga en cuenta las
indicaciones de asignación del soporte.
Valores de aplicación para a = 0,3 × D.
e

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
22 7670/ 7671 180 180 180 140 140 ○ ○ ● ●
22 7680/ 7681 180 ○ ○ ● ●

Tipo ST1400 GG
25A 22 7670 BDMT 170408 ER-N3 PR1225 23,01 – 10
25A 22 7671 BDMT 170408 ER-N4 PR1225 23,01 – 10
25A 22 7680 BDMT 170408 ER-N3 PR1210 – 23,01 10
25A 22 7681 BDMT 170408 ER-N4 PR1210 – 23,01 10
mm 0,09 − 0,16 0,09 − 0,2
f z
