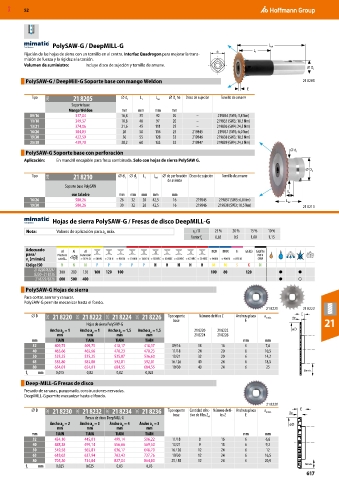

MXD 52

PolySAW-G / DeepMILL-G L tot
Fijación de las hojas de sierra con un tornillo en el centro. Interfaz Quadrogon para mejorar la trans- L 1
misión de fuerza y la rigidez a la torsión.
Volumen de suministro: Incluye disco de sujeción y tornillo de amarre.
⌀ D s
PolySAW-G / DeepMill-G Soporte base con mango Weldon 21 8205
E
Tipo 29B 21 8205 ⌀ d 1 L 1 L tot ⌀ D h6 Disco de sujeción Tornillo de amarre
s
Soporte base
Mango Weldon mm mm mm mm
09/16 337,04 16,8 35 92 20 – 219834 (SW3; 3,8 Nm)
11/18 349,57 18,8 40 97 20 – 219835 (SW3; 10,5 Nm)
13/21 374,06 21,6 45 111 25 – 219836 (SW4; 24,5 Nm)
16/26 384,83 26 50 116 25 219845 219837 (SW3; 6,0 Nm)
19/30 422,59 30 55 128 32 219846 219838 (SW3; 10,5 Nm)
25/38 439,70 38,2 60 133 32 219847 219839 (SW4; 24,5 Nm)
PolySAW-G Soporte base con perforación ⌀ d 1
Aplicación: En mandril encajable para fresa combinada. Solo con hojas de sierra PolySAW G.

⌀ D 2
Tipo 29B 21 8210 ⌀ d 1 ⌀ d 2 L 1 L tot ⌀ de perforación Disco de sujeción Tornillo de amarre
de asiento
Soporte base PolySAW
con taladro mm mm mm mm mm L 1
16/26 580,26 26 32 20 42,5 16 219845 219837 (SW3; 6,0 Nm) L tot
19/30 580,26 30 32 20 42,5 16 219846 219838 (SW3; 10,5 Nm) 21 8210

Hojas de sierra PolySAW-G / Fresas de disco DeepMILL-G
Nota: Valores de aplicación para a máx. a / D 25 % 20 % 15 % 10 %
e
e
Factor f z 0,85 0,9 1,00 1,15
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
21 8220/ 8224/ 300 200 150 160 120 100 100 80 120 ● ●
8230– 21 8236
21 8222/ 8226 600 500 400 ● ○
PolySAW-G Hojas de sierra
Para cortar, aserrar y ranurar.
PolySAW-G permite mecanizar hasta el fondo.
21 8220 21 8222
⌀ D 29C 21 8220 29C 21 8222 29C 21 8224 29C 21 8226 Tipo soporte Número de filos Z Anchura placa a e máx.
Hojas de sierra PolySAW-G base E 21
Ancho a = 1 Ancho a = 1 Ancho a = 1,5 Ancho a = 1,5 21 8220 21 8222
p
p
p
p
mm mm mm mm 21 8224 21 8226
mm TiAlN TiAlN TiAlN TiAlN mm mm
32 409,75 409,75 418,17 418,17 09/16 18 16 6 7,6
40 465,66 465,66 470,23 470,23 11/18 24 20 6 10,5
50 525,25 525,25 535,87 536,60 13/21 32 20 6 14,2
63 583,80 583,80 592,81 592,81 16 / 26 40 24 6 18,5
80 654,01 654,01 684,55 684,55 19/30 40 24 6 25
f z mm 0,015 0,02 0,02 0,025 máx.
Deep-MILL-G Fresas de disco
Fresado de ranuras, punzonado, construcciones nervadas.
DeepMILL-G permite mecanizar hasta el fondo.
21 8230
⌀ D 29C 21 8230 29C 21 8232 29C 21 8234 29C 21 8236 Tipo soporte Cantidad efec- Número de fi- Anchura placa a e máx.
Fresas de disco DeepMILL-G base tiva de filos Z ef los Z E
= 2 Ancho a = 3 Ancho a = 4 Ancho a = 5
Ancho a p p p p
mm mm mm mm
mm TiAlN TiAlN TiAlN TiAlN mm mm
32 434,10 445,01 499,14 506,22 11/18 8 16 6 6,6
40 488,38 499,14 556,66 569,50 13/21 9 18 6 9,2
50 549,58 565,81 636,17 648,70 16 / 26 12 24 6 12
63 618,02 637,94 703,43 727,76 19/30 12 24 6 16,5
80 705,20 734,84 827,04 864,80 25 / 38 12 24 6 20,9
f z mm 0,025 0,025 0,03 0,03 máx.
617
