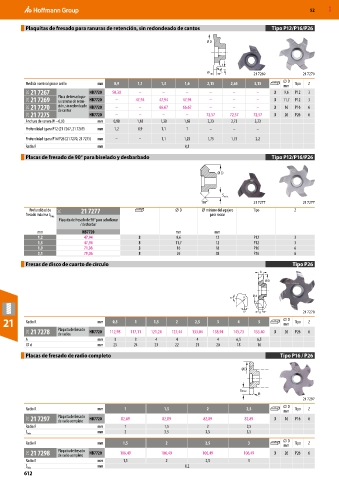

Page 612 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Plaquitas de fresado para ranuras de retención, sin redondeado de cantos Tipo P12/P16/P26

Ø D

t
R
W 21 7269 21 7270
⌀ D
Medida nominal grosor anillo mm 0,9 1,1 1,3 1,6 2,15 2,65 3,15 Tipo Z
mm
21C 21 7267 HB7720 50,30 – – – – – – 3 9,6 P12 3
21C 21 7269 Placa de fresado pa- HB7720 – 47,94 47,94 47,94 – – – 3 11,7 P12 3
ra ranuras de reten-
21C 21 7270 ción, sin redondeado HB7720 – – 66,67 66,67 – – – 3 16 P16 6
de cantos
21C 21 7275 HB7720 – – – – 72,57 72,57 72,57 3 26 P26 6
Anchura de ranura W −0,03 mm 0,98 1,18 1,38 1,68 2,23 2,73 3,23
Profundidad t para P12 (21 7267, 21 7269) mm 1,2 0,9 1,1 1 – – –
Profundidad t para P16/P26 (21 7270, 21 7275) mm – – 1,1 1,25 1,75 1,75 2,2
Radio R mm 0,3
Placas de fresado de 90° para biselado y desbarbado Tipo P12/P16/P26

S máx.
21 7277 21 7277
Profundidad de 21C 21 7277 ⌀ D ⌀ mínimo del agujero Tipo Z
fresado máxima S máx. para roscar
Plaquita de fresado de 90° para achaflanar
/ desbarbar
mm HB7720 mm mm
1,2 47,94 3 9,6 12 P12 3
1,5 47,94 3 11,7 12 P12 3
1,9 71,98 3 16 18 P16 6
2,1 79,06 3 26 28 P26 6
Fresas de disco de cuarto de círculo Tipo P26

5° R

5° 21 7278
21 Radio R mm 0,5 1 1,5 2 2,5 3 4 5 ⌀ D Tipo Z
mm
21C 21 7278 Plaquita de fresado HB7720 112,98 117,11 121,24 127,44 133,04 138,94 145,73 153,40 3 26 P26 6
de radios
A mm 3 3 4 4 4 4 6,5 6,5
⌀ d mm 25 24 23 22 21 20 18 16
Placas de fresado de radio completo Tipo P16 / P26

21 7297
⌀ D
Radio R mm 1 1,5 2 2,5 Tipo Z
mm
21C 21 7297 Plaquita de fresado HB7720 82,89 82,89 82,89 82,89 3 16 P16 6
de radio completo
Radio R mm 1 1,5 2 2,5
S mm 2 3,5 3,5 3,5
máx
⌀ D
Radio R mm 1,5 2 2,5 3 Tipo Z
mm
21C 21 7298 Plaquita de fresado HB7720 106,49 106,49 106,49 106,49 3 26 P26 6
de radio completo
Radio R mm 1,5 2 2,5 3
S mm 6,2
máx
612
