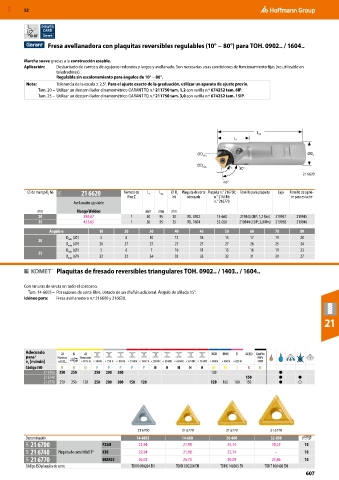

MXD 52

POWER
CARD
10-80°
Fresa avellanadora con plaquitas reversibles regulables (10° − 80°) para TOH. 0902.. / 1604..

Marcha suave gracias a la construcción estable.
Aplicación: Desbarbado de cantos y de agujeros redondos y largos y avellanado. Son necesarias unas condiciones de funcionamiento fijas (no utilizable en
taladradoras).
Regulable sin escalonamiento para ángulos de 10° − 80°.
Nota: Tolerancia de la escala ± 2,5°. Para el ajuste exacto de la graduación, utilizar un aparato de ajuste previo.
Tam. 20 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 1,2 con varilla n.º 674252 tam. 8IP.
Tam. 25 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 3,0 con varilla n.º 674252 tam. 15IP.

L tot
L 1

⌀D mín. ⌀D S
⌀D máx.
80˚
21 6620
10˚
⌀ de mango D h6 21O 21 6620 Número de L 1 L tot ⌀ D Plaquita de corte Plaquita n.° 216700; Tornillo para plaquita Caja Tornillo de aprie-
s
s
filos Z h6 adecuada n.° 216740; te para estuche
Avellanador ajustable n.° 216770
mm Mango Weldon mm mm mm
20 390,87 1 30 95 20 TO.. 0902 14-660 219843 (8IP; 1,2 Nm) 219957 219945
25 433,65 1 30 95 25 TO.. 1604 32-050 219844 (15IP; 3,0 Nm) 219958 219946
Ángulo α 10 20 30 40 45 50 60 70 80
D (⌀) 5 8 10 13 14 15 17 19 20
20 mín.
D (⌀) 26 27 27 27 27 27 26 25 24
máx.
D (⌀) 5 6 7 10 11 13 16 19 23
25 mín.
D (⌀) 32 33 34 33 33 32 31 29 27
máx.
Plaquitas de fresado reversibles triangulares TOH. 0902.. / 1403.. / 1604..
Con ranuras de viruta en todo el contorno.
Tam. 14-6603 – Por razones de corte libre, dotado de un chaflán adicional. Ángulo de afilado 15°.
Idóneo para: Fresa avellanadora n.º 216600 y 216620.

21

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
21 6700 250 250 250 200 200 120 ●
21 6740 150 ● ●
21 6770 250 250 120 250 200 200 150 120 120 100 100 150 ● ○

21 6700 21 6770 21 6770 21 6770
Denominación 14-6603 14-660 26-660 32-050
24T 21 6700 P25M 22,94 21,98 25,74 18,22 10
24T 21 6740 Plaquita de corte KOMET® K10 22,94 21,98 25,74 – 10
24T 21 6770 BK8425 26,03 26,70 30,09 23,46 10
Código ISO plaquita de corte TOHX 090204 EN TOHX 090204 EN TOHX 140305 EN TOHT 160408 EN
607
