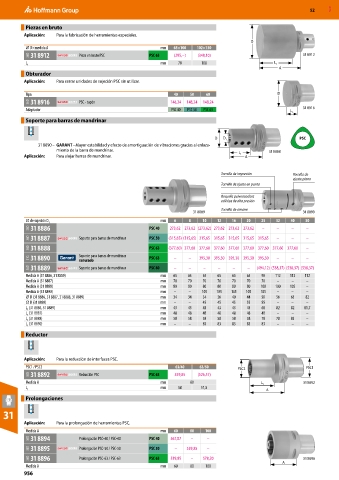

52 MXD

Piezas en bruto
Aplicación: Para la fabricación de herramientas especiales.
D
⌀ D×medida A mm 63×100 102×130
36D 31 8912 Pieza en bruto PSC PSC 63 (295,–) (348,10) 31 8912
L 1 mm 78 108 L 1
A
Obturador
Aplicación: Para cerrar unidades de sujeción PSC sin utilizar.

Tipo 40 50 60 D
36D 31 8916 PSC - tapón 148,24 148,24 148,24
Adaptador PSC 40 PSC 50 PSC 63 31 8916
L 1
Soporte para barras de mandrinar

D D 1 PSC
31 8890 – GARANT - Mayor estabilidad y efecto de amortiguación de vibraciones gracias al enlaza-
miento de la barra de mandrinar. 31 8888
Aplicación: Para alojar barras de mandrinar. L 1 A

Tornillo de impresión Tornillo de
ajuste plano
Tornillo de ajuste en punta
Boquilla pulverizadora
esférica de alta presión
Tornillo de amarre
31 8889 31 8890
⌀ de sujeción D 1 mm 6 8 10 12 16 20 25 32 40 50
36D 31 8886 PSC 40 273,62 273,62 (273,62) 273,62 273,62 273,62 – – – –
36D 31 8887 Soporte para barras de mandrinar PSC 50 (315,65) (315,65) 315,65 315,65 315,65 315,65 315,65 – – –
36D 31 8888 PSC 63 (377,60) 377,60 377,60 377,60 377,60 377,60 377,60 377,60 377,60 –
31G 31 8890 Soporte para barras de mandrinar PSC 63 – – 395,30 395,30 395,30 395,30 395,30 – – –
ranurado
36D 31 8889 Soporte para barras de mandrinar PSC 80 – – – – – – (494,12) (538,37) (538,37) (538,37)
Medida A (31 8886, 31 8889) mm 65 65 65 65 65 65 98 112 112 112
Medida A (31 8887) mm 70 70 70 70 70 70 70 – – –
Medida A (31 8888) mm 80 80 80 80 80 80 100 100 105 –
Medida A (31 8890) mm – – 105 105 105 105 105 – – –
⌀ D (31 8886, 31 8887, 31 8888, 31 8889) mm 34 34 34 36 40 44 50 56 63 82
⌀ D (31 8890) mm – – 45 45 45 55 55 – – –
L (31 8886, 31 8889) mm 43 43 43 43 43 43 68 82 82 81,7
1
L (31 8887) mm 48 48 48 48 48 48 48 – – –
1
L (31 8888) mm 58 58 58 58 58 58 78 78 83 –
1
L (31 8890) mm – – 83 83 83 83 83 – – –
1
Reductor

Aplicación: Para la reducción de interfaces PSC.
PSC1 / PSC2 63/40 63/50 PSC2 PSC1
36D 31 8892 Reducción PSC PSC 63 539,85 (526,57)
Medida A mm 80 L 1 31 8892
L 1 mm 58 51,5 A

Prolongaciones

31
Aplicación: Para la prolongación de herramientas PSC.
Medida A mm 60 80 100
36D 31 8894 Prolongación PSC-40 / PSC-40 PSC 40 567,87 – –
36D 31 8895 Prolongación PSC-50 / PSC-50 PSC 50 – 539,85 –
36D 31 8896 Prolongación PSC-63 / PSC-63 PSC 63 539,85 – 578,20 31 8896
A
Medida A mm 60 80 100
956
