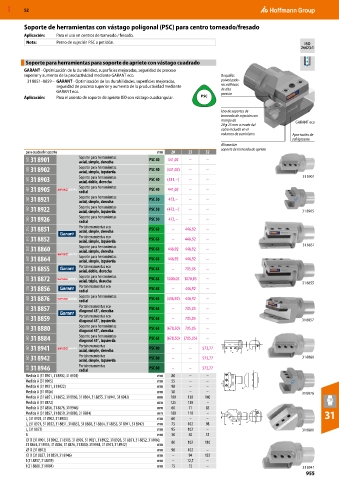

Soporte de herramientas con vástago poligonal (PSC) para centro torneado/fresado
Aplicación: Para el uso en centros de torneado / fresado.
Nota: Perno de sujeción PSC a petición. ISO
26623-1

Soporte para herramientas para soporte de apriete con vástago cuadrado
GARANT - Optimización de la durabilidad, superficies mejoradas, seguridad de proceso
superior y aumento de la productividad mediante GARANT eco. Boquillas
31 8851–8859 – GARANT - Optimización de las durabilidades, superficies mejoradas, pulverizado-
seguridad de proceso superior y aumento de la productividad mediante ras esféricas
de alta
GARANT eco. presión
Aplicación: Para el asiento de soporte de apriete ISO con vástago cuadrangular. PSC

Uso de soportes de
torneado de sujeción con
mango de GARANT eco
20 y 25 mm a través del
calzo incluido en el
volumen de suministro. Aportación de
refrigerante
Alineación
soporte de torneado de apriete
para cuadrado soporte mm 20 25 32
36D 31 8901 Soporte para herramientas PSC 40 441,02 – –
axial, simple, derecha
36D 31 8902 Soporte para herramientas PSC 40 (441,02) – –
axial, simple, izquierda
36D 31 8903 Soporte para herramientas PSC 40 (531,–) – – 31 8901
axial, doble, derecha
36D 31 8905 Soporte para herramientas PSC 40 441,02 – –
radial
36D 31 8921 Soporte para herramientas PSC 50 472,– – –
axial, simple, derecha
36D 31 8922 Soporte para herramientas PSC 50 (472,–) – – 31 8905
axial, simple, izquierda
36D 31 8926 Soporte para herramientas PSC 50 472,– – –
radial
31G 31 8851 Portaherramientas eco PSC 63 – 446,92 –
axial, simple, derecha
31G 31 8852 Portaherramientas eco PSC 63 – 446,92 –
axial, simple, izquierda
36D 31 8860 Soporte para herramientas PSC 63 446,92 446,92 – 31 8851
axial, simple, derecha
36D 31 8864 Soporte para herramientas PSC 63 446,92 446,92 –
axial, simple, izquierda
31G 31 8855 Portaherramientas eco PSC 63 – 705,05 –
axial, doble, derecha
36D 31 8872 Soporte para herramientas PSC 63 1000,05 1070,85 – 31 8855
axial, triple, derecha
31G 31 8856 Portaherramientas eco PSC 63 – 446,92 –
radial
36D 31 8876 Soporte para herramientas PSC 63 (446,92) 446,92 –
radial
31G 31 8857 Portaherramientas eco PSC 63 – 705,05 –
diagonal 45°, derecha
31G 31 8859 Portaherramientas eco PSC 63 – 705,05 – 31 8857
diagonal 45°, izquierda
36D 31 8880 Soporte para herramientas PSC 63 (678,50) 705,05 –
diagonal 45°, derecha
36D 31 8884 Soporte para herramientas PSC 63 (678,50) (705,05) –
diagonal 45°, izquierda
36D 31 8941 Portaherramientas PSC 80 – – 573,77
axial, simple, derecha
36D 31 8942 Portaherramientas PSC 80 – – 573,77 31 8860
axial, simple, izquierda
36D 31 8946 Portaherramientas PSC 80 – – 573,77
radial
Medida A (31 8901, 31 8902, 31 8903) mm 80 – –
Medida A (31 8905) mm 55 – –
Medida A (31 8921, 31 8922) mm 98 – – B D
Medida A (31 8926) mm 58 – – A 31 8876
Medida A (31 8851, 31 8852, 31 8860, 31 8864, 31 8855, 31 8941, 31 8942) mm 100 130 140
Medida A (31 8872) mm 125 130 –
Medida A (31 8856, 31 8876, 31 8946) mm 60 71 85
Medida A (31 8857, 31 8859, 31 8880, 31 8884) mm 100 110 – 31
f
L (31 8901, 31 8902, 31 8903) mm 60 – –
1
L (31 8921, 31 8922, 31 8851, 31 8852, 31 8860, 31 8864, 31 8855, 31 8941, 31 8942) mm 75 102 98 A D
1
L (31 8872) mm 95 102 – 31 8880
1
B mm 30 40 55
⌀ D (31 8901, 31 8902, 31 8903, 31 8905, 31 8921, 31 8922, 31 8926, 31 8851, 31 8852, 31 8860, 80 102 110
31 8864, 31 8855, 31 8856, 31 8876, 31 8880, 31 8884, 31 8941, 31 8942) mm
⌀ D (31 8872) mm 90 102 –
⌀ D (31 8857, 31 8859, 31 8946) mm – 94 132
f (31 8857, 31 8859) mm – 12,7 –
f (31 8880, 31 8884) mm 15 15 – 31 8941
