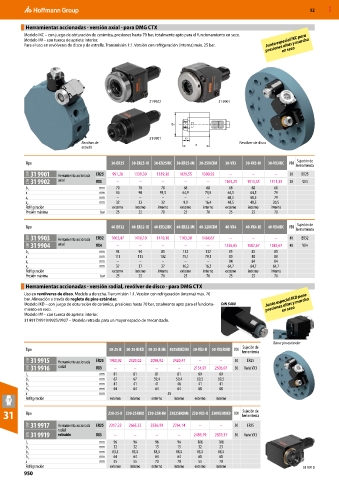

Page 950 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Herramientas accionadas - versión axial - para DMG CTX
Modelo IKC – con juego de obturación de cerámica, presiones hasta 70 bar, totalmente apto para el funcionamiento en seco.
Modelo IM – con tuerca de apriete interior. Junta especial IKC para
Para el uso en revólveres de disco y de estrella. Transmisión 1:1. Versión con refrigeración (interna) máx. 25 bar. presiones altas y marcha
en seco

31 9902 31 9901

31 9901
Revólver de Revólver de disco
estrella

Sujeción de
Tipo 30-ER25 30-ER25-IK 30-ER25IKC 30-ER25-IM 30-25IKCIM 30-VX3 30-VX3-IK 30-VX3IKC VDI
herramienta
31W 31 9901 Herramienta accionada ER25 991,20 1339,30 1339,30 1029,55 1390,92 – – – 30 ER25
31W 31 9902 axial VX3 – – – – – 1165,25 1513,35 1513,35 30 VX3
b 1 mm 70 70 70 68 68 68 68 68
x mm 90 90 93,5 64,9 74,9 64,5 64,5 79
mm – – – – – 68,5 68,5 79
x 1
mm 32 32 32 9,9 16,4 48,5 48,5 20,5
x 2
Refrigeración externo interno interno externo interno externo interno interno
Presión máxima bar 25 25 70 25 70 25 25 70
Tipo 40-ER32 40-ER32-IK 40-ER32IKC 40-ER32-IM 40-32IKCIM 40-VX4 40-VX4-IK 40-VX4IKC VDI Sujeción de
herramienta
31W 31 9903 Herramienta accionada ER32 1063,47 1410,10 1410,10 1103,30 1464,67 – – – 40 ER32
31W 31 9904 axial VX4 – – – – – 1236,05 1582,67 1582,67 40 VX4
b 1 mm 94 94 85 132 132 85 85 85
x mm 113 113 102 79,1 79,1 80 80 80
mm – – – – – 84 84 84
x 1
mm 37 37 37 16,2 16,2 64,7 64,7 64,7
x 2
Refrigeración externo interno interno externo interno externo interno interno
Presión máxima bar 25 25 70 25 70 25 25 70
Herramientas accionadas - versión radial, revólver de disco - para DMG CTX
Uso en revólveres de disco. Modelo a derecha. Transmisión 1:1. Versión con refrigeración (interna) máx. 70
bar. Alineación a través de regleta de pins estándar. Junta especial IKD para
Modelo IKD – con juego de obturación de cerámica, presiones hasta 70 bar, totalmente apto para el funciona- DIN 5480 presiones altas y marcha
miento en seco. en seco
Modelo IM – con tuerca de apriete interior.
31 9917/9919/9925/9927 – Modelo retraído para un mayor espacio de mecanizado.

Barra pin estándar
Sujeción de
Tipo 30-25-R 30-25-RIKD 30-25-R-IM 3025RIKDIM 30-VX3-R 30-VX3RIKD VDI
herramienta
31W 31 9915 Herramienta accionada ER25 1980,92 2329,02 2098,92 2420,47 – – 30 ER25
31W 31 9916 radial VX3 – – – – 2154,97 2503,07 30 Varia VX3
l 1 mm 81 81 81 81 89 89
b 1 mm 67 67 59,4 59,4 69,5 69,5
b 2 mm 41 41 41 46 41 41
h 1 mm 64 64 64 64 68 68
x mm 55
Refrigeración externo interno externo interno externo interno

Sujeción de
31 Tipo Z30-25-R Z30-25RIKD Z30-25R-IM Z3025IKDIM Z30-VX3-R Z30VX3RIKD VDI herramienta
31W 31 9917 Herramienta accionada ER25 2317,22 2665,32 2536,99 2764,14 – – 30 ER25
radial
31W 31 9919 retraído VX3 – – – – 2489,79 2839,37 30 Varia VX3
l 1 mm 96 96 96 96 106 106
b 1 mm 32 32 15 15 32 23
mm 83,5 83,5 83,5 88,5 83,5 88,5
b 2
h 1 mm 64 64 64 64 68 68
x mm 55 55 70 70 55 70
Refrigeración externo interno externo interno externo interno 31 9915
950
