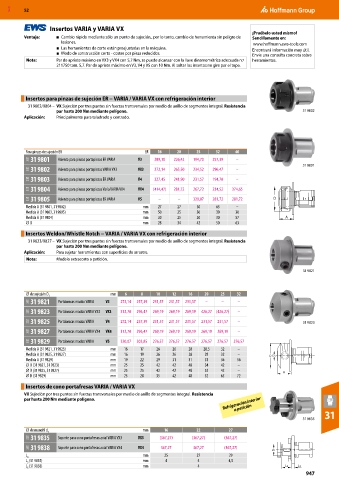

MXD 52

Insertos VARIA y VARIA VX
¡Pruébelo usted mismo!
Ventaja: ■ Cambio rápido mediante sólo un punto de sujeción,, por lo tanto, cambio de herramienta sin peligro de Sencillamente en:
lesiones. www.hoffmann.ews-tools.com
■ Las herramientas de corte están preajustadas en la máquina. Encontrará información muy útil.
■ Modo de construcción corto - costes por pieza reducidos. Envíe una consulta concreta sobre
Nota: Par de apriete máximo en VX3 y VX4 con 5,7 Nm, se puede alcanzar con la llave dinamométrica adecuada n.º herramientas.
211750 tam. 5,7. Par de apriete máximo en V3, V4 y V5 con 10 Nm. Al soltar los insertos no gire por el tope.

Insertos para pinzas de sujeción ER − VARIA / VARIA VX con refrigeración interior
31 9802/9804 – VX Sujeción por tres puntos sin fuerzas transversales por medio de anillo de segmentos integral. Resistencia
par hasta 200 Nm mediante polígono. 31 9802
Aplicación: Principalmente para taladrado y centrado.

Para pinzas de sujeción ER ER 16 20 25 32 40
33E 31 9801 Asiento para pinzas portapiezas ER VARIA V3 289,10 226,42 194,70 257,39 –
31 9801
33E 31 9802 Asiento para pinzas portapiezas VARIA VX3 VX3 272,14 265,50 234,52 296,47 –
33E 31 9803 Asiento para pinzas portapiezas ER VARIA V4 327,45 241,90 231,57 194,70 –
33E 31 9804 Asiento para pinzas portapiezas Varia VARIA VX4 VX4 (414,47) 281,72 267,72 234,52 374,65
33E 31 9805 Asiento para pinzas portapiezas ER VARIA V5 – – 320,07 281,72 281,72
Medida A (31 9801, 31 9802) mm 27 27 30 63 –
Medida A (31 9803, 31 9805) mm 50 25 30 30 30
Medida A (31 9804) mm 30 25 30 30 57
⌀ D mm 28 34 42 50 63
Insertos Weldon/Whistle Notch − VARIA / VARIA VX con refrigeración interior
31 9823/9827 – VX Sujeción por tres puntos sin fuerzas transversales por medio de anillo de segmentos integral. Resistencia
par hasta 200 Nm mediante polígono.
Aplicación: Para sujetar herramientas con superficies de arrastre.
Nota: Modelo extracorto a petición.

31 9821

⌀ de sujeción D 1 mm 6 8 10 12 16 20 25 32
33E 31 9821 Portabrocas macizo VARIA V3 272,14 257,39 231,57 231,57 231,57 – – –
33E 31 9823 Portabrocas macizo VARIA VX3 VX3 312,70 296,47 269,19 269,19 269,19 426,27 (426,27) –
33E 31 9825 Portabrocas macizo VARIA V4 272,14 257,39 231,57 231,57 231,57 231,57 231,57 – 31 9823
33E 31 9827 Portabrocas macizo VARIA VX4 VX4 312,70 296,47 269,19 269,19 269,19 269,19 269,19 –
33E 31 9829 Portabrocas macizo VARIA V5 320,07 303,85 276,57 276,57 276,57 276,57 276,57 276,57
Medida A (31 9821, 31 9823) mm 16 17 26 26 28 28,5 32 –
Medida A (31 9825, 31 9827) mm 16 19 26 26 28 28 32 –
Medida A (31 9829) mm 19 22 29 31 31 31 36 56
⌀ D (31 9821, 31 9823) mm 25 25 42 42 48 34 42 –
⌀ D (31 9825, 31 9827) mm 25 25 42 42 48 52 42 –
⌀ D (31 9829) mm 25 28 35 42 48 52 65 72
Insertos de cono portafresas VARIA / VARIA VX
VX Sujeción por tres puntos sin fuerzas transversales por medio de anillo de segmentos integral. Resistencia
Refrigeración interior
par hasta 200 Nm mediante polígono.
a petición
31 9835 31

⌀ de mandril d 1 mm 16 22 27
33E 31 9835 Soporte para cono portafresas axial VARIA VX3 VX3 (367,27) (367,27) (367,27)
33E 31 9838 Soporte para cono portafresas axial VARIA VX4 VX4 367,27 367,27 (367,27)
L 4 mm 25 27 29
L (31 9835) mm 4 4 4,5
5
L (31 9838) mm 4
5
947
