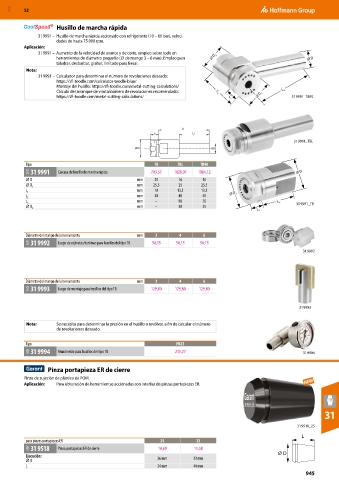

MXD 52

Husillo de marcha rápida
31 9991 – Husillo de marcha rápida accionado con refrigerante (10 – 60 bar), veloci-
dades de hasta 75 000 rpm.
Aplicación:
31 9991 – Aumento de la velocidad de avance y de corte, empleo sobre todo en
herramientas de diámetro pequeño (⌀ de mango 3 – 6 mm). Empleo para ⌀ D 2 ⌀ D
taladrar, desbarbar, grabar, limitado para fresar.
Nota:
31 9991 – Calculador para determinar el número de revoluciones deseado:
https://sfi-toodle.com/calculator-toodle-blue/
Montaje del husillo: https://sfi-toodle.com/metal-cutting-calculations/
Cálculo del arranque de viruta/número de revoluciones recomendado: L 2 L 3
https://sfi-toodle.com/metal-cutting-calculations/ L 1 ⌀ D 1 31 9991_TB90

L3
L1 L2
31 9991_TBL
ØD2 ØD

Tipo TB TBL TB90
36D 31 9991 Carcasa de husillo de marcha rápida 703,57 1028,07 1084,12 ⌀ D
⌀ D mm 25 16 16
⌀ D 1 mm 25,5 25 25,5
L 1 mm 10 13,5 13,5
L 2 mm 30 48 40 ⌀ D 1
L 3 mm – 80 70 L 2 31 9991_TB
⌀ D 2 mm – 30 25
L 1

Diámetro del mango de la herramienta mm 3 4 6
36D 31 9992 Juego de cojinetes/turbinas para husillos del tipo TB 50,15 50,15 50,15
31 9992

Diámetro del mango de la herramienta mm 3 4 6
36D 31 9993 Juego de montaje para husillos del tipo TB 129,80 129,80 129,80

31 9993

Nota: Se necesita para determinar la presión en el husillo o revólver, a fin de calcular el número
de revoluciones deseado.

Tipo PK25
36D 31 9994 Manómetro para husillos del tipo TB 235,27 31 9994

Pinza portapieza ER de cierre
Pinza de sujeción de plástico de POM.
Aplicación: Para obturación de herramientas accionadas con interfaz de pinzas portapiezas ER.

31

31 9518_25
L
para pinzas portapiezas ER 25 32
31W 31 9518 Pinza portapiezas ER de cierre 10,69 11,58
Ejecución: 26 mm 33 mm D
⌀ D
L 34 mm 40 mm
945
