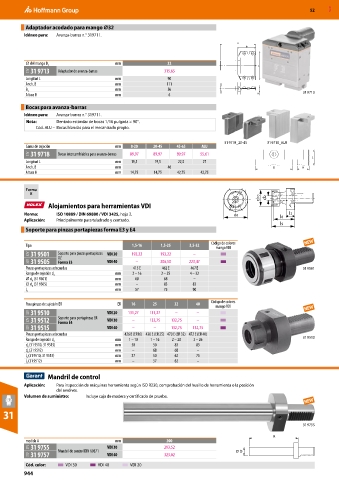

52 MXD

Adaptador acodado para mango ⌀32
Idóneo para: Avanza-barras n.° 319711.
B
B1

⌀ del mango D 1 mm 32 L
31V 31 9713 Adaptador de avanza-barras 315,65
Longitud L mm 90
Anch. B mm 111
B 1 mm 56 31 9713
Altura H mm 6 H

Bocas para avanza-barras
Idóneo para: Avanza-barras n.° 319711.
Nota: Dentado estándar de bocas 1/16 pulgada × 90°.
Cód. ALU – Bocas blandas para el mecanizado propio.

31 9718_20-45 31 9718_ALU
Gama de sujeción mm 8-20 20-45 45-65 ALU
31V 31 9718 Bocas intercambiables para avanza-barras 89,97 89,97 89,97 55,61
L
Longitud L mm 19,5 19,5 22,5 27
Anch. B mm 46 B H
Altura H mm 14,75 14,75 42,75 42,75

Forma d10 d2
E
d10 d2
Alojamientos para herramientas VDI l8 l3
Norma: ISO 10889 / DIN 69880 / VDI 3425, hoja 2. l9 d6 l8 l3
Aplicación: Principalmente para taladrado y centrado.
l9 d6
Soporte para pinzas portapiezas forma E3 y E4

Código de colores
Tipo 1,5-16 1,5-25 3,5-32
mango VDI
32V 31 9501 Soporte para pinzas portapiezas VDI 30 193,22 193,22 –
32V 31 9505 OZ VDI 40 – 206,50 223,47
Forma E3
Pinzas portapiezas adecuadas 415 E 462 E 467 E 31 9501
Rango de sujeción d 2 mm 2 – 16 2 – 25 4 – 32
⌀ d (31 9501) mm 68 68 –
6
⌀ d (31 9505) mm – 83 83
6
l 9 mm 57 75 90
Código de colores
Para pinzas de sujeción ER ER 16 25 32 40
mango VDI
32V 31 9510 VDI 20 131,27 131,27 – –
32V 31 9512 Soporte para portapinzas ER VDI 30 – 132,75 132,75 –
Forma E4
32V 31 9515 VDI 40 – – 132,75 132,75
Pinzas portapiezas adecuadas 426 E (ER16) 430 E (ER 25) 470 E (ER 32) 472 E (ER 40)
Rango de sujeción d 2 mm 1 – 10 1 – 16 2 – 20 3 – 26 31 9510
d (31 9510, 31 9515) mm 50 50 83 83
6
d (31 9512) mm – 68 68 –
6
l (31 9510, 31 9515) mm 37 50 62 75
9
l (31 9512) mm – 57 62 –
9
Mandril de control
Aplicación: Para inspección de máquinas herramienta según ISO R230, comprobación del husillo de herramienta o la posición
del revólver.
Volumen de suministro: Incluye caja de madera y certificado de prueba.

31

31 9755
A
medida A mm 200
31V 31 9755 Mandril de control DIN 69871 VDI 30 293,52
31V 31 9757 VDI 40 323,02 D
Cód. color: VDI 30 VDI 40 VDI 20
944
