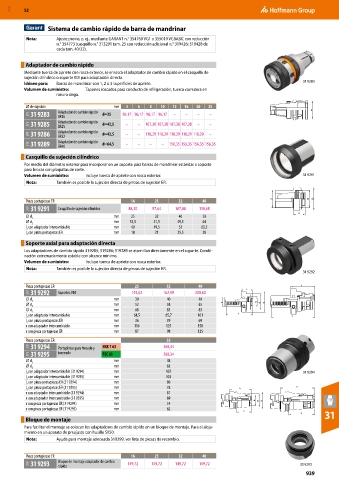

MXD 52

Sistema de cambio rápido de barra de mandrinar
Nota: Ajuste previo, p. ej., mediante GARANT n.° 354760 VG1 o 355010 VGBASIC con reducción
n.° 354773 (casquillo n.° 313291 tam. 25 con reducción adicional n.° 319426; 319428 de
cada tam. 40/32).

Adaptador de cambio rápido
Mediante tuerca de apriete con rosca exterior, se enrosca el adaptador de cambio rápido en el casquillo de
sujeción cilíndrico o soporte VDI para adaptación directa.
Idóneo para: Barras de mandrinar con 1, 2 o 3 superficies de apriete. 31 9283
Volumen de suministro: Tapones roscados para conducto de refrigeración, tuerca corredera en
ranura ciega.

⌀ de sujeción mm 4 6 8 10 12 16 20 25
31V 31 9283 Adaptador de cambio rápido d=35 96,17 96,17 96,17 96,17 – – – –
ER16
31V 31 9285 Adaptador de cambio rápido d=42,5 – – 107,38 107,38 107,38 107,38 – –
ER25
31V 31 9286 Adaptador de cambio rápido d=42,5 – – 118,29 118,29 118,29 118,29 118,29 –
ER32
31V 31 9289 Adaptador de cambio rápido d=64,5 – – – – 156,35 156,35 156,35 156,35
ER40
Casquillo de sujeción cilíndrico
Por medio del diámetro exterior para incorporar en un soporte para barras de mandrinar estándar o soporte
para brocas con plaquitas de corte.
Volumen de suministro: Incluye tuerca de apriete con rosca exterior. 31 9291
Nota: También es posible la sujeción directa de pinzas de sujeción ER.

Pinza portapiezas ER 16 25 32 40
31V 31 9291 Casquillo de sujeción cilíndrico 88,20 97,64 107,08 130,68
⌀ d 1 mm 25 32 40 50
⌀ d 2 mm 32,5 41,5 49,5 64
l con adaptador intercambiable mm 40 49,5 53 60,5
2
l con pinza portapiezas ER mm 18 21 25,5 28
2
Soporte axial para adaptación directa
Los adaptadores de cambio rápido 319285; 319286; 319289 se atornillan directamente en el soporte. Combi-
nación extremadamente estable con alcance mínimo.
Volumen de suministro: Incluye tuerca de apriete con rosca exterior.
Nota: También es posible la sujeción directa de pinzas de sujeción ER.
31 9292

Pinza portapiezas ER 25 32 40
31V 31 9292 Soportes VDI 155,62 162,99 200,60
⌀ d 1 mm 30 40 40
⌀ d 2 mm 52 58 65
⌀ d 3 mm 68 83 83
l con adaptador intercambiable mm 64,5 65,7 101
2
l con pinza portapiezas ER mm 36 39 69
2
x con adaptador intercambiable mm 116 125 158
x con pinza portapiezas ER mm 87 98 125
Pinza portapiezas ER 32
31V 31 9294 Portapinzas para fresado y HSK-T 63 260,34
31V 31 9295 torneado PSC 63 260,34
⌀ d 2 mm 48
⌀ d 3 mm 63
l con adaptador intercambiable (31 9294) mm 107 31 9294
2
l con adaptador intercambiable (31 9295) mm 103
2
l con pinza portapiezas ER (31 9294) mm 80
2
l con pinza portapiezas ER (31 9295) mm 76
2
x con adaptador intercambiable (31 9294) mm 81
x con adaptador intercambiable (31 9295) mm 89
x con pinza portapiezas ER (31 9294) mm 54
x con pinza portapiezas ER (31 9295) mm 62
Bloque de montaje 31
Para facilitar el montaje se colocan los adaptadores de cambio rápido en un bloque de montaje. Para el aloja-
miento en un aparato de preajuste con husillo SK50.
Nota: Ayuda para montaje adecuada 319299, ver lista de piezas de recambio.

Pinza portapiezas ER 16 25 32 40
31V 31 9293 Bloque de montaje adaptador de cambio 149,72 149,72 149,72 149,72 31 9293
rápido
939
