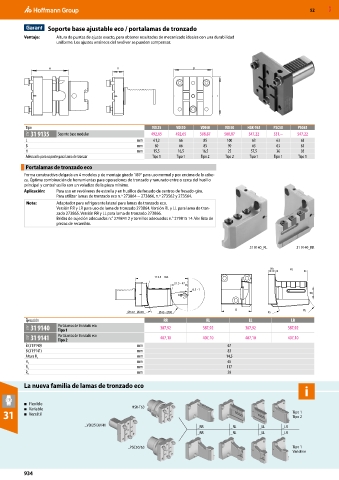

Page 934 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Soporte base ajustable eco / portalamas de tronzado
Ventaja: Altura de puntas de ajuste exacto, para obtener resultados de mecanizado ideales con una durabilidad
uniforme. Los ajustes erróneos del revólver se pueden compensar.

Tipo VDI25 VDI30 VDI40 VDI50 HSK-T63 PSC50 PSC63
31V 31 9135 Soporte base modular 492,65 492,65 508,87 508,87 547,22 531,– 547,22
L mm 61,2 66 85 100 63 63 63
B mm 60 66 85 90 63 63 63
H mm 15,5 16,5 16,5 25 57,5 36 38
Adecuado para soporte para lama de tronzar Tipo 1 Tipo 1 Tipo 2 Tipo 2 Tipo 1 Tipo 1 Tipo 1
Portalamas de tronzado eco
Forma constructiva delgada en 4 modelos y de montaje girado 180° para uso normal y por encima de la cabe-
za. Óptima combinación de herramientas para operaciones de tronzado y ranurado entre o cerca del husillo
principal y contrahusillo con un voladizo de la pieza mínimo.
Aplicación: Para uso en revólveres de estrella y en husillos de fresado de centros de fresado-giro.
Para utilizar lamas de tronzado eco n.º 273864 − 273866, n.º 273562 y 273564.
Nota: Adaptador para refrigerante lateral para lamas de tronzado eco.
Versión RR y LR para uso de lama de tronzado 273864. Versión RL y LL para lama de tron-
zado 273865. Versión RR y LL para lama de tronzado 273866.
Bridas de sujeción adecuadas n.° 279841 2 y tornillos adecuados n.° 279815 14. Ver lista de
piezas de recambio.

31 9140_RL 31 9140_RR

Ejecución RR RL LL LR
31V 31 9140 Portalamas de tronzado eco 387,92 387,92 387,92 387,92
Tipo 1
31V 31 9141 Portalamas de tronzado eco 407,10 407,10 407,10 407,10
Tipo 2
B (31 9140) mm 67
B (31 9141) mm 83
Altura H 1 mm 14,5
H 2 mm 65
R 1 mm 117
R 2 mm 50

La nueva familia de lamas de tronzado eco
i

■ Flexible _HSK-T63
31 ■ ■ Variable Tipo 1
Versátil
Tipo 2
_VDI25/30/40 _RR _RL _LL _LR
_RR _RL _LL _LR

_PSC50/63 Tipo 1
Varioline

934
