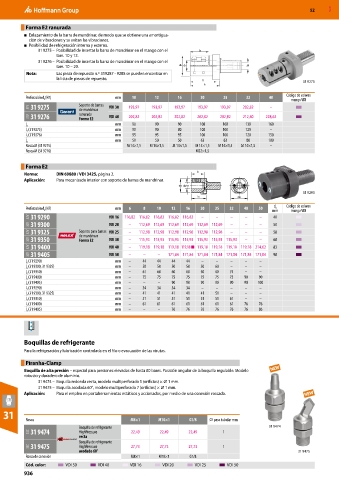

52 MXD

Forma E2 ranurada
■ Enlazamiento de la barra de mandrinar, de modo que se obtiene una amortigua-
ción de vibraciones y se evitan las vibraciones.
■ Posibilidad de refrigeración interna y externa.
31 9275 – Posibilidad de insertar la barra de mandrinar en el mango con el l8
tam. 10 y 12.
31 9276 – Posibilidad de insertar la barra de mandrinar en el mango con el
tam. 10 – 20. d8 d2 M
Nota: Las pieza de repuesto n.º 319287 - 9288 se pueden encontrar en
la lista de piezas de repuesto.
l7 31 9275
l6
Código de colores
Perforación d (H7) mm 10 12 16 20 25 32 40 mango VDI
2
31V 31 9275 Soporte de barras VDI 30 193,97 193,97 193,97 193,97 193,97 202,82 –
de mandrinar
31V 31 9276 ranurado VDI 40 202,82 202,82 202,82 202,82 202,82 212,40 228,62
Forma E2
l 6 mm 90 90 90 108 108 130 160
l (31 9275) mm 90 90 80 100 100 120 –
7
l (31 9276) mm 95 95 95 100 100 120 150
7
l 8 mm 50 50 50 63 63 80 100
Rosca M (31 9275) M 14×1,5 M 14×1,5 M 14×1,5 M 14×1,5 M 14×1,5 M 14×1,5 –
Rosca M (31 9276) M22×1,5
Forma E2
Norma: DIN 69880 / VDI 3425, página 2.
Aplicación: Para mecanizado interior con soporte de barras de mandrinar.

31 9290

d Código de colores
Perforación d (H7) mm 6 8 10 12 16 20 25 32 40 50 mm 6 mango VDI
2
32V 31 9290 VDI 16 116,82 116,82 116,82 116,82 116,82 – – – – – 40
32V 31 9300 VDI 20 – 112,69 112,69 112,69 112,69 112,69 112,69 – – – 50
32V 31 9325 Soporte para barras VDI 25 – 112,98 112,98 112,98 112,98 112,98 112,98 – – – 58
de mandrinar
32V 31 9350 Forma E2 VDI 30 – 115,93 115,93 115,93 115,93 115,93 115,93 115,93 – – 68
32V 31 9400 VDI 40 – 119,18 119,18 119,18 119,18 ■ 119,18 119,18 119,18 119,18 214,62 83
32V 31 9405 VDI 50 – – – 171,84 171,84 171,84 171,84 171,84 171,84 171,84 98
l (31 9290) mm – 44 44 44 44 – – – – –
6
l (31 9300, 31 9325) mm – 50 50 50 50 50 60 – – –
6
l (31 9350) mm – 61 60 60 60 60 60 75 – –
6
l (31 9400) mm – 75 75 75 75 75 75 75 90 90
6
l (31 9405) mm – – – 90 90 90 90 90 90 100
6
l (31 9290) mm – 34 34 34 34 – – – – –
7
l (31 9300, 31 9325) mm – 41 41 41 41 41 51 – – –
7
l (31 9350) mm – 51 51 51 51 51 51 61 – –
7
l (31 9400) mm – 61 61 61 61 61 61 61 76 76
7
l (31 9405) mm – – – 76 76 76 76 76 76 86
7

Boquillas de refrigerante
Para la refrigeración y lubricación controlada en el filo o evacuación de las virutas.
Piranha-Clamp
Boquilla de alta presión – especial para presiones elevadas de hasta 80 bares. Posición angular de la boquilla regulable. Modelo
robusto y duradero de aluminio.
31 9474 – Boquilla redonda recta, modelo multiperforado 5 (orificios) × ⌀ 1 mm.
31 9475 – Boquilla acodada 60°, modelo multiperforado 7 (orificios) × ⌀ 1 mm.
Aplicación: Para el empleo en portaherramientas estáticos y accionados, por medio de una conexión roscada.

31
Rosca M8×1 M10×1 G1/8 ⌀ paso tubular mm
Boquilla de refrigerante 31 9474
33C 31 9474 HighPressure 22,49 22,49 22,49 1
recta
Boquilla de refrigerante
33C 31 9475 HighPressure 27,73 27,73 27,73 1
acodado 60° 31 9475
Rosca de conexión M8×1 M10×1 G1/8
Cód. color: VDI 30 VDI 40 VDI 16 VDI 20 VDI 25 VDI 50
