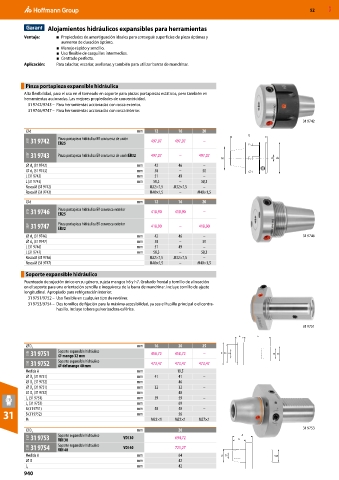

Page 940 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Alojamientos hidráulicos expansibles para herramientas
Ventaja: ■ Propiedades de amortiguación ideales para conseguir superficies de pieza óptimas y
aumento de duración óptimo.
■ Manejo rápido y sencillo.
■ Uso flexible de casquillos intermedios.
■ Centrado perfecto.
Aplicación: Para taladrar, escariar, avellanar, y también para utilizar barras de mandrinar.

Pinza portapieza expansible hidráulica
Alta flexibilidad, para el uso en el torneado en soporte para pinzas portapiezas estáticos, pero también en
herramientas accionadas. Las mejores propiedades de concentricidad.
31 9742/9743 – Para herramientas accionadas con rosca exterior.
31 9746/9747 – Para herramientas accionadas con rosca interior.
31 9742
⌀d mm 12 16 20
L
31W 31 9742 Pinza portapieza hidráulica ER con tuerca de unión 497,07 497,07 –
ER25

31W 31 9743 Pinza portapieza hidráulica ER con tuerca de uniónER32 497,07 – 497,07 M d d2
⌀ d (31 9742) mm 42 46 –
2
⌀ d (31 9743) mm 50 – 50
2
L (31 9742) mm 51 49 –
L (31 9743) mm 58,3 – 58,3
Rosca M (31 9742) M32×1,5 M32×1,5 –
Rosca M (31 9743) M40×1,5 – M40×1,5
⌀d mm 12 16 20
31W 31 9746 Pinza portapieza hidráulica ER con rosca exterior 418,90 418,90 –
ER25
31W 31 9747 Pinza portapieza hidráulica ER con rosca exterior 418,90 – 418,90
ER32
⌀ d (31 9746) mm 42 46 – 31 9746
2
⌀ d (31 9747) mm 50 – 50
2
L (31 9746) mm 51 49 –
L (31 9747) mm 58,3 – 58,3
Rosca M (31 9746) M32×1,5 M32×1,5 –
Rosca M (31 9747) M40×1,5 – M40×1,5
Soporte expansible hidráulico
Puenteado de sujeción único en su género, sujeta mangos h6 y h7. Grabado frontal y tornillo de alineación
en el soporte para una orientación sencilla e inequívoca de la barra de mandrinar. Incluye tornillo de ajuste
longitudinal. Apropiado para refrigeración interior.
31 9751/9752 – Uso flexible en cualquier tipo de revólver.
31 9753/9754 – Dos tornillos de fijación para la máxima accesibilidad, ya sea el husillo principal o el contra-
husillo. Incluye tobera pulverizadora esférica.

31 9751

A L1
⌀D 1 mm 16 20 25
31M 31 9751 Soporte expansible hidráulico 458,72 458,72 – B D2 D1 M D3
⌀ mango 32 mm
31M 31 9752 Soporte expansible hidráulico 473,47 473,47 473,47
⌀ del mango 40 mm
Medida A mm 19,5
⌀ D (31 9751) mm 41 41 –
2
⌀ D (31 9752) mm 46
2
⌀ D (31 9751) mm 32 32 –
3
⌀ D (31 9752) mm 40
3
L (31 9751) mm 59 59 –
1
L (31 9752) mm 69
1
B (31 9751) mm 50 50 –
31 B (31 9752) mm M22×1 M22×1 M27×1
56
M
⌀D 1 mm 20 31 9753
31M 31 9753 Soporte expansible hidráulico VDI 30 694,72 L1 A
VDI 30
31M 31 9754 Soporte expansible hidráulico VDI 40 721,27
VDI 40
Medida A mm 64 D D1 VDI
⌀ D mm 42
L 1 mm 42
