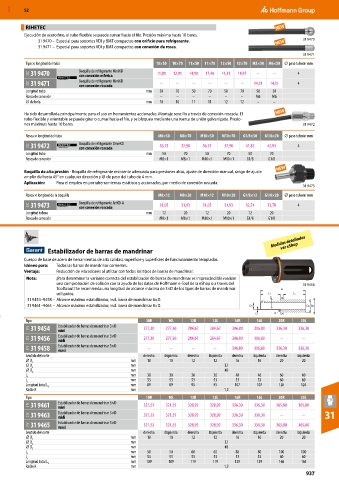

Page 937 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

RIHETEC
Ejecución de acero fino, el tubo flexible se puede curvar hacia el filo. Presión máxima hasta 10 bares.
31 9470 – Especial para soportes VDI y BMT compactos con orificio para refrigerante. 31 9470
31 9471 – Especial para soportes VDI y BMT compactos con conexión de rosca.
31 9471
Tipo × longitud del tubo 10×50 10×70 11×50 11×70 12×50 12×70 M5×50 M6×50 ⌀ paso tubular mm

33C 31 9470 Boquilla de refrigerante MiniKD 11,80 12,91 14,90 17,40 14,31 14,97 – – 4
con conexión esférica
33C 31 9471 Boquilla de refrigerante MiniKD – – – – – – 14,31 14,31 4
con conexión roscada
Longitud tubo mm 50 70 50 70 50 70 50 50
Rosca de conexión – – – – – – M5 M6
⌀ de bola mm 10 10 11 11 12 12 – –
Ha sido desarrollada principalmente para el uso en herramientas accionadas. Montaje sencillo a través de conexión roscada. El
tubo flexible y orientable se puede girar o curvar hacia el filo, y se bloquea mediante una tuerca de unión galvanizada. Presio-
nes máximas hasta 10 bares. 31 9472
Rosca × longitud del tubo M8×50 M8×70 M10×50 M10×70 G1/8×50 G1/8×70 ⌀ paso tubular mm
33C 31 9472 Boquilla de refrigerante DriveKD 36,73 37,98 36,73 37,98 41,82 42,93 4
con conexión roscada
Longitud tubo mm 50 70 50 70 50 70
Rosca de conexión M8×1 M8×1 M10×1 M10×1 G1/8 G1/8

Boquilla de alta presión - Boquilla de refrigerante resistente adecuada para presiones altas, ajuste de dirección manual, rango de ajuste
amplio de hasta 45° en cualquier dirección y ⌀ de paso del tubo de 4 mm.
Aplicación: Para el empleo en portaherramientas estáticos y accionados, por medio de conexión roscada.
31 9473
Rosca × longitud de la boquilla M8×12 M8×20 M10×12 M10×20 G1/8×12 G1/8×20 ⌀ paso tubular mm
33C 31 9473 Boquilla de refrigerante JetKD-A 31,05 31,93 31,05 31,93 32,74 33,78 4
con conexión roscada
Longitud tobera mm 12 20 12 20 12 20
Rosca de conexión M8×1 M8×1 M10×1 M10×1 G1/8 G1/8

Medidas detalladas
ver eShop
Estabilizador de barras de mandrinar
Cuerpo de base de acero de herramientas de alta calidad, superficie y superficies de funcionamiento templadas.
Idóneo para: Todas las barras de mandrinar corrientes.
Ventaja: Reducción de vibraciones al utilizar con todos los tipos de barras de mandrinar.
Nota: ¡Para determinar la variante correcta del estabilizador de barras de mandrinar es imprescindible realizar
una comprobación de colisión con la ayuda de los datos de Hoffmann e-Tool de la eShop o a través del 31 9456
ToolScout! Se recomienda una longitud de alcance máxima de 3×D de los tipos de barras de mandrinar L2
utilizados. L1 Ls
31 9454–9458 – Alcance máximo estabilizador, incl. barra de mandrinar 6×D. Z
31 9461–9465 – Alcance máximo estabilizador, incl. barra de mandrinar 8×D. D1 D2 D3
C R
Tipo 10R 10L 12R 12L 16R 16L 20R 20L
31V 31 9454 Estabilizador de barras de mandrinar 3×D 277,30 277,30 284,67 284,67 306,80 306,80 336,30 336,30
mini
31V 31 9456 Estabilizador de barras de mandrinar 3×D 277,30 277,30 284,67 284,67 306,80 306,80 – –
midi
31V 31 9458 Estabilizador de barras de mandrinar 3×D – – – – 306,80 306,80 336,30 336,30
maxi
Sentido del corte derecha izquierda derecha izquierda derecha izquierda derecha izquierda
mm 10 10 12 12 16 16 20 20
⌀ D 1
mm 32
⌀ D 2
⌀ D 3 mm 40
mm 30 30 36 36 48 48 60 60
L 1
mm 53 53 53 53 53 53 60 60
L s
Longitud total L 2 mm 89 89 95 95 107 107 126 126
Radio R mm 1,2
Tipo 10R 10L 12R 12L 16R 16L 20R 20L
31V 31 9461 Estabilizador de barras de mandrinar 5×D 321,55 321,55 328,92 328,92 336,30 336,30 365,80 365,80
mini
31V 31 9463 Estabilizador de barras de mandrinar 5×D 321,55 321,55 328,92 328,92 336,30 336,30 – – 31
midi
31V 31 9465 Estabilizador de barras de mandrinar 5×D 321,55 321,55 328,92 328,92 336,30 336,30 365,80 365,80
maxi
Sentido del corte derecha izquierda derecha izquierda derecha izquierda derecha izquierda
mm 10 10 12 12 16 16 20 20
⌀ D 1
⌀ D 2 mm 32
⌀ D 3 mm 40
mm 50 50 60 60 80 80 100 100
L 1
L s mm 53 53 53 53 53 53 60 60
mm 109 109 119 119 139 139 166 166
Longitud total L 2
Radio R mm 1,2
937
