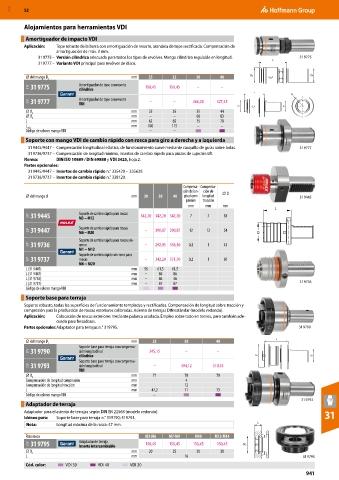

MXD 52

Alojamientos para herramientas VDI

Amortiguador de impacto VDI
Aplicación: Tope robusto de la barra con amortiguación de resorte, arandela de tope rectificada. Compensación de
amortiguación de máx. 3 mm.
31 9775 – Versión cilíndrica adecuada para todos los tipos de revólver. Mango cilíndrico regulable en longitud. 31 9775
L
31 9777 – Variante VDI principal para revólver de disco.
⌀ del mango D 1 mm 25 32 30 40 D2 D1

31V 31 9775 Amortiguador de tope con resorte 150,45 150,45 – –
cilíndrico
L
D3
31V 31 9777 Amortiguador de tope con resorte – – 266,24 327,45
VDI
D2 D1
⌀ D 2 mm 35 35 35 44
⌀ D 3 mm – – 68 83
L mm 62 65 75 78
mm 100 115 – –
L máx
Código de colores mango VDI – –
Soporte con mango VDI de cambio rápido con rosca para giro a derecha y a izquierda
31 9445/9447 – Compensación longitudinal elástica, de funcionamiento suave mediante casquillo de guías sobre bolas. 31 9777
31 9736/9737 – Compensación de longitud mínima, insertos de cambio rápido para pinzas de sujeción ER.
Norma: DIN ISO 10889 / DIN 69880 y VDI 3425, hoja 2.
Partes opcionales:
31 9445/9447 – Insertos de cambio rápido n.° 335420 − 335620.
31 9736/9737 – Insertos de cambio rápido n.° 338120.
Compensa- Compensa-
ción de lon- ción de ⌀ D
⌀ del mango d mm 20 30 40 gitud com- longitud 31 9445
presión tracción
mm mm mm
L
32P 31 9445 Soporte de cambio rápido para roscas 342,20 342,20 342,20 7 7 38
M3 − M12
32P 31 9447 Soporte de cambio rápido para roscas – 390,87 390,87 12 12 54 D
M6 − M20
Soporte de cambio rápido para roscas sín-
31P 31 9736 crono – 292,05 336,30 0,2 1 43
M1 − M12
Soporte de cambio rápido síncrono para
31P 31 9737 roscas – 342,20 371,70 0,2 1 60
M6 − M20
L (31 9445) mm 56 61,5 61,5
L (31 9447) mm – 86 86
L (31 9736) mm – 46 46
L (31 9737) mm – 67 67 31 9736
Código de colores mango VDI
Soporte base para terraja
Soporte robusto, todas las superficies de funcionamiento templadas y rectificadas. Compensación de longitud sobre tracción y
compresión para la producción de roscas exteriores calibradas. Asiento de terrajas DIN estándar (modelo redondo).
Aplicación: Colocación de roscas exteriores mediante palanca acodada. Empleo sobre todo en tornos, pero también ade-
cuado para fresadoras.
Partes opcionales: Adaptador para terrajas n.° 319795. 31 9790

⌀ del mango D 1 mm 25 30 40 L
Soporte base para terraja con compensa-
31V 31 9790 ción longitudinal 345,15 – –
cilíndrico D2 D1
Soporte base para terraja con compensa-
31V 31 9793 ción longitudinal – 494,12 510,35
VDI
⌀ D 2 mm 71 70 70
Compensación de longitud compresión mm 4
Compensación de longitud tracción mm 12
L mm 47,2 71 73
Código de colores mango VDI –
31 9793
Adaptador de terraja
Adaptador para el asiento de terrajas según DIN EN 22568 (modelo redondo). 31
Idóneo para: Soporte base para terraja n.° 319790; 319793.
Nota: Longitud máxima de la rosca: 47 mm. L

Para rosca M3-M6 M7-M9 M10 M12-M14
31V 31 9795 Adaptador de terraja 150,45 150,45 150,45 150,45 D2
Inserto intercambiable
⌀ D 2 mm 20 25 30 38
L mm 16 31 9795
Cód. color: VDI 30 VDI 40 VDI 20
