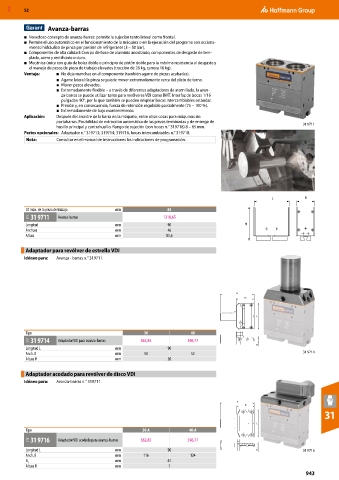

MXD 52

Avanza-barras
■ Novedoso concepto de avanza-barras: permite la sujeción tanto lateral como frontal.
■ Permite el uso automático en el funcionamiento de la máquina o en la ejecución del programa con acciona-
miento hidráulico de pinza por presión de refrigerante (3 – 50 bar).
■ Componentes de alta calidad: Cuerpo de base de aluminio anodizado, componentes de desgaste de tem-
plado, acero y rectificado o duro.
■ Mecánica única con guía de bolas doble o principio de pistón doble para la máxima resistencia al desgaste y
el manejo de pesos de pieza de trabajo elevados (tracción de 26 kg, carrera 16 kg).
Ventaja: ■ No deja manchas en el componente (también agarre de piezas acabadas).
■ Agarre lateral: la pinza se puede mover extremadamente cerca del plato de torno.
■ Mover pesos elevados.
■ Extremadamente flexible – a través de diferentes adaptadores de atornillado, la avan-
za-barras se puede utilizar tanto para revólveres VDI como BMT. Interfaz de bocas 1/16
pulgada× 90°, por lo que también se pueden emplear bocas intercambiables estándar.
■ Presión y, en consecuencia, fuerza de retención regulable parcialmente (75 – 100 %).
■ Extremadamente de bajo mantenimiento.
Aplicación: Después del arrastre de la barra en la máquina, entre otras cosas para máquinas sin
portabarras. Posibilidad de extracción automática de las piezas terminadas y de entrega de 31 9711
husillo principal y contrahusillo. Rango de sujeción (con bocas n.° 319718) 8 – 65 mm.
Partes opcionales: Adaptador n.° 319713; 319714; 319716, bocas intercambiables n.° 319718.
Nota: Consultar en el manual de instrucciones las indicaciones de programación.

L B
⌀ máx. de la pieza de trabajo mm 65
31V 31 9711 Avanza-barras 1318,65
Longitud mm 90 H
Anchura mm 46
Altura mm 85,6

Adaptador para revólver de estrella VDI
Idóneo para: Avanza - barras n.° 319711.

B
B1

L

Tipo 30 40
31V 31 9714 Adaptador VDI para avanza-barras 362,85 396,77
H
Longitud L mm 90
Anch. B mm 50 52 31 9714
Altura H mm 20

Adaptador acodado para revólver de disco VDI
Idóneo para: Avanza-barras n.° 319711.

B
B1
31

L
Tipo 30-A 40-A
31V 31 9716 Adaptador VDI acodado para avanza-barras 362,85 396,77
Longitud L mm 90 H 31 9716
Anch. B mm 116 124
B 1 mm 61
Altura H mm 7
943
