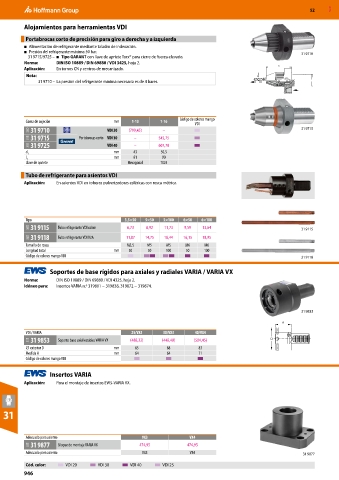

52 MXD

Alojamientos para herramientas VDI

Portabrocas corto de precisión para giro a derecha y a izquierda
■ Alimentación de refrigerante mediante taladro de indexación.
■ Presión del refrigerante máxima 50 bar. 31 9710
31 9715/9725 – ■ Tipo GARANT con llave de apriete Torx® para cierre de fuerza elevado.
Norma: DIN ISO 10889 / DIN 69880 / VDI 3425, hoja 2.
l1
Aplicación: En tornos CN y centros de mecanizado.
Nota: d1
31 9710 – La presión del refrigerante mínima necesaria es de 4 bares.

Gama de sujeción mm 1-13 1-16 Código de colores mango
VDI
36D 31 9710 VDI 20 (799,45) – 31 9715
31B 31 9715 Portabrocas corto VDI 30 – 545,75
31B 31 9725 VDI 40 – 607,70
d 1 mm 43 50,5
l 1 mm 81 90
Llave de apriete Hexagonal TX25

Tubo de refrigerante para asientos VDI
Aplicación: En asientos VDI en toberas pulverizadoras esféricas con rosca métrica.

Tipo 3,5×50 5×50 5×100 6×50 6×100
36D 31 9115 Tubo refrigerante VDI cobre 6,73 8,92 11,73 9,59 13,64 31 9115

36D 31 9118 Tubo refrigerante VDI V2A 11,87 14,75 18,44 16,15 18,95
Tamaño de rosca M3,5 M5 M5 M6 M6
Longitud total mm 50 50 100 50 100
Código de colores mango VDI 31 9118

Soportes de base rígidos para axiales y radiales VARIA / VARIA VX
Norma: DIN ISO 10889 / DIN 69880 / VDI 4325, hoja 2.
Idóneo para: Insertos VARIA n.º 319801 − 319838, 319872 − 319874.

31 9853

VDI / VARIA 25/VX3 30/VX3 40/VX4
33E 31 9853 Soporte base axial estático VARIA VX (488,22) (448,40) (504,45)
⌀ exterior D mm 65 68 83
Medida A mm 64 64 71
Código de colores mango VDI

Insertos VARIA
Aplicación: Para el montaje de insertos EWS-VARIA VX.

31

Adecuado para asiento VX3 VX4
33E 31 9877 Bloque de montaje VARIA VX 474,95 474,95
Adecuado para asiento VX3 VX4 31 9877
Cód. color: VDI 20 VDI 30 VDI 40 VDI 25 ▶▶
946
