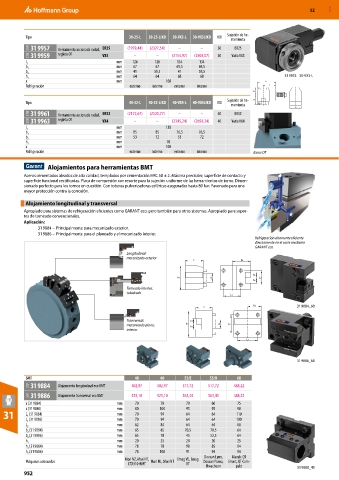

52 MXD

Tipo 30-25-L 30-25-LIKD 30-VX3-L 30-VX3LIKD VDI Sujeción de he-
rramienta
31W 31 9957 Herramienta accionada radial, ER25 (1979,44) (2327,54) – – 30 ER25
31W 31 9959 regleta OT VX3 – – (2154,97) (2503,07) 30 Varia VX3
l 1 mm 126 126 134 134
b 1 mm 67 67 69,5 69,5
mm 41 59,5 41 59,5
b 2
h 1 mm 64 64 68 68 31 9933 _30-VX3-L
x mm 100
Refrigeración externo interno externo interno
Sujeción de he-
Tipo 40-32-L 40-32-LIKD 40-VX4-L 40-VX4LIKD VDI
rramienta
31W 31 9961 Herramienta accionada radial, ER32 (2172,67) (2520,77) – – 40 ER32
31W 31 9963 regleta OT VX4 – – (2345,24) (2693,34) 40 Varia VX4
l 1 mm 138
b 1 mm 85 85 76,5 76,5
mm 53 72 53 72
b 2
h 1 mm 76
x mm 100
Refrigeración externo interno externo interno Barra OT
Alojamientos para herramientas BMT
Aceros cementados aleados de alta calidad, templados por cementación HRC 58 ± 2. Máxima precisión; superficie de contacto y
superficie funcional rectificadas. Placa de compresión con resorte para la sujeción uniforme de las herramientas de torno. Dimen-
sionado perfecto para los tornos en cuestión. Con toberas pulverizadoras esféricas aseguradas hasta 80 bar. Pavonado para una
mayor protección contra la corrosión.

Alojamiento longitudinal y transversal
Apropiado para sistemas de refrigeración eficientes como GARANT eco, pero también para otros sistemas. Apropiado para sopor-
tes de torneado convencionales.
Aplicación:
31 9884 – Principalmente para mecanizado exterior.
31 9886 – Principalmente para el planeado y el mecanizado interior.
Refrigeración altamente eficiente
directamente en el corte mediante
GARANT eco
Longitudinal:
mecanizado exterior

Torneado interior,
taladrado

31 9884_60

Transversal:
mecanizado plano,
interior

31 9886_68

BMT 40 60 55/E 55/D 68
31V 31 9884 Alojamiento longitudinal eco BMT 502,97 502,97 517,72 517,72 488,22
31V 31 9886 Alojamiento transversal eco BMT 525,10 525,10 563,45 563,45 488,22
x (31 9884) mm 70 70 70 60 75
x (31 9886) mm 80 100 95 95 98
31 L (31 9884) mm 70 94 64 64 110
1
94
70
100
64
64
mm
L (31 9886)
L 1 2 mm 62 84 64 64 68
b (31 9884) mm 65 65 70,5 70,5 64
2
b (31 9886) mm 65 70 45 52,5 64
2
h 1 mm 20 25 20 20 25
h (31 9884) mm 78 70 90 85 94
2
h (31 9886) mm 78 108 91 94 94
2
Doosan Lynx, Mazak: QT
Mori NZ, Mori NT, Emag VL, Emag
Máquinas adecuadas Mori NL, Mori NT Doosan Puma, Smart, QT Com-
CTX310-BMT VT
Hwacheon pakt 31 9888_40
952
