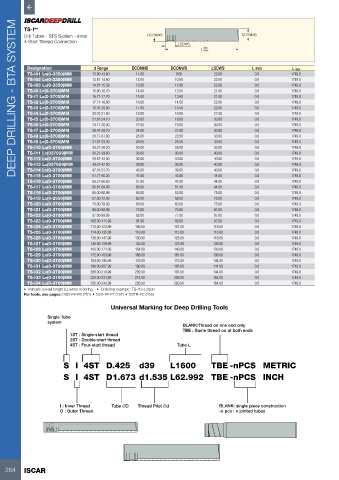

DEEP DRILLING - BTA SYSTEM

         TS-I**
         Drill Tubes - STS System - Inner            DCONWS                           DCONMS
         4-Start Thread Connection                             LSCWS
                                                                        min
                                                                        L max

           Designation            d Range      DCONMS        DCONWS        LSCWS          L min         L max
           TS-I01 L=(0-3350)MM   12.60-13.60     11.00         9.60         22.00         0.0          1749.0
           TS-I02 L=(0-3350)MM   13.61-14.60     12.00        10.60         22.00         0.0          1749.0
           TS-I03 L=(0-3350)MM   14.61-15.59     13.00        11.60         22.00         0.0          1749.0
           TS-I0 L=(0-3700)MM    15.60-16.70     14.00        12.60         21.00         0.0          1749.0
           TS-I1 L=(0-3700)MM    16.71-17.70     15.00        13.60         21.00         0.0          1749.0
           TS-I2 L=(0-3700)MM    17.71-18.90     16.00        14.50         22.00         0.0          1749.0
           TS-I3 L=(0-3700)MM    18.91-20.00     17.00        15.50         22.00         0.0          1749.0
           TS-I4 L=(0-3700)MM    20.01-21.80     18.00        16.00         27.50         0.0          1749.0
           TS-I5 L=(0-3700)MM    21.81-24.10     20.00        18.00         30.00         0.0          1749.0
           TS-I6 L=(0-3700)MM    24.11-26.40     22.00        19.50         30.00         0.0          1749.0
           TS-I7 L=(0-3700)MM    26.41-28.70     24.00        21.00         30.00         0.0          1749.0
           TS-I8 L=(0-3700)MM    28.71-31.00     26.00        23.50         33.00         0.0          1749.0
           TS-I9 L=(0-3700)MM    31.01-33.30     28.00        25.50         33.00         0.0          1749.0
           TS-I10 L=(0-3700)MM   33.31-36.20     30.00        28.00         33.00         0.0          1749.0
           TS-I11 L=(037009)MM   36.21-39.60     33.00        30.00         40.00         0.0          1749.0
           TS-I12 L=(0-3700)MM   39.61-43.00     36.00        33.00         40.00         0.0          1749.0
           TS-I13 L=(037009)MM   43.01-47.00     39.00        36.00         40.00         0.0          1749.0
           TS-I14 L=(0-3700)MM   47.01-51.70     43.00        39.00         40.00         0.0          1749.0
           TS-I15 L=(0-3700)MM   51.71-56.20     47.00        43.00         44.00         0.0          1749.0
           TS-I16 L=(0-3700)MM   56.21-60.60     51.00        47.00         44.00         0.0          1749.0
           TS-I17 L=(0-3700)MM   60.61-64.99     56.00        51.00         44.00         0.0          1749.0
           TS-I18 L=(0-3700)MM   65.00-66.99     56.00        52.00         75.00         0.0          1749.0
           TS-I19 L=(0-2950)MM   67.00-72.99     62.00        58.00         75.00         0.0          1749.0
           TS-I20 L=(0-3700)MM   73.00-79.99     68.00        63.00         75.00         0.0          1749.0
           TS-I21 L=(0-3700)MM   80.00-86.99     75.00        70.00         97.00         0.0          1749.0
           TS-I22 L=(0-3700)MM   87.00-99.99     82.00        77.00         97.00         0.0          1749.0
           TS-I23 L=(0-3700)MM   100.00-111.99   94.00        89.00         97.00         0.0          1749.0
           TS-I24 L=(0-3700)MM   112.00-123.99  106.00        101.00        118.00        0.0          1749.0
           TS-I25 L=(0-3700)MM   124.00-135.99  118.00        113.00        118.00        0.0          1749.0
           TS-I26 L=(0-3700)MM   136.00-147.99  130.00        125.00        118.00        0.0          1749.0
           TS-I27 L=(0-3700)MM   148.00-159.99  142.00        137.00        139.00        0.0          1749.0
           TS-I28 L=(0-3700)MM   160.00-171.99  154.00        149.00        139.00        0.0          1749.0
           TS-I29 L=(0-3700)MM   172.00-183.99  166.00        161.00        139.00        0.0          1749.0
           TS-I30 L=(0-3700)MM   184.00-195.99  178.00        173.00        144.00        0.0          1749.0
           TS-I31 L=(0-3700)MM   196.00-207.99  190.00        185.00        144.00        0.0          1749.0
           TS-I32 L=(0-3700)MM   208.00-219.99  202.00        197.00        144.00        0.0          1749.0
           TS-I33 L=(0-3700)MM   220.00-231.99  214.00        208.00        164.00        0.0          1749.0
           TS-I34 L=(0-3700)MM   232.00-243.99  226.00        220.00        164.00        0.0          1749.0
         •  Indicate overall length (L) when ordering.   •  Ordering example: TS-I12-L2000
         For tools, see pages: DSD-EF-FB (201) • DSD-EF-FT (192) • DSTR-EC (255)
                                        Universal Marking for Deep Drilling Tools

                  Single Tube
                  system
                                                                 BLANK:Thread on one end only
                                                                 TBE : Same thread on at both ends
                          1ST : Single-start thread
                          2ST : Double-start thread
                          4ST : Four-start thread              Tube L


                       S I 4ST D.425              d39        L1600         TBE -nPCS METRIC

                       S I 4ST D1.673 d1.535 L62.992 TBE -nPCS INCH




                      I : Inner Thread  Tube ØD  Thread Pilot Ød              BLANK: single piece construction
                      O : Outer Thread                                        -n pcs : n jointed tubes
