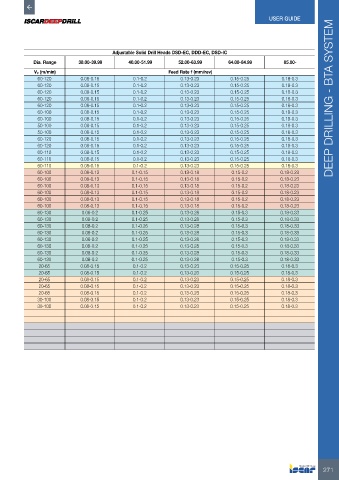

Page 273 - ISCAR(HOLE_MAKING_CATALOG_65)
P. 273
USER GUIDE
Adjustable Solid Drill Heads DSD-EC, DDD-EC, DSD-IC
Dia. Range 38.00-39.99 40.00-51.99 52.00-63.99 64.00-84.99 85.00-
Vc (m/min) Feed Rate f (mm/rev)
60-120 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
60-120 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
60-120 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
60-120 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3 DEEP DRILLING - BTA SYSTEM
60-120 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
60-100 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
60-100 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
50-100 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
50-100 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
60-120 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
60-120 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
60-110 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
60-110 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
60-110 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
60-100 0.08-0.13 0.1-0.15 0.13-0.18 0.15-0.2 0.18-0.23
60-100 0.08-0.13 0.1-0.15 0.13-0.18 0.15-0.2 0.18-0.23
60-100 0.08-0.13 0.1-0.15 0.13-0.18 0.15-0.2 0.18-0.23
60-100 0.08-0.13 0.1-0.15 0.13-0.18 0.15-0.2 0.18-0.23
60-100 0.08-0.13 0.1-0.15 0.13-0.18 0.15-0.2 0.18-0.23
60-100 0.08-0.13 0.1-0.15 0.13-0.18 0.15-0.2 0.18-0.23
60-130 0.08-0.2 0.1-0.25 0.13-0.28 0.15-0.3 0.18-0.33
60-130 0.08-0.2 0.1-0.25 0.13-0.28 0.15-0.3 0.18-0.33
60-130 0.08-0.2 0.1-0.25 0.13-0.28 0.15-0.3 0.18-0.33
60-130 0.08-0.2 0.1-0.25 0.13-0.28 0.15-0.3 0.18-0.33
60-130 0.08-0.2 0.1-0.25 0.13-0.28 0.15-0.3 0.18-0.33
60-130 0.08-0.2 0.1-0.25 0.13-0.28 0.15-0.3 0.18-0.33
60-130 0.08-0.2 0.1-0.25 0.13-0.28 0.15-0.3 0.18-0.33
60-130 0.08-0.2 0.1-0.25 0.13-0.28 0.15-0.3 0.18-0.33
20-65 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
20-65 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
20-65 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
20-65 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
20-65 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
30-100 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
30-100 0.08-0.15 0.1-0.2 0.13-0.23 0.15-0.25 0.18-0.3
271
