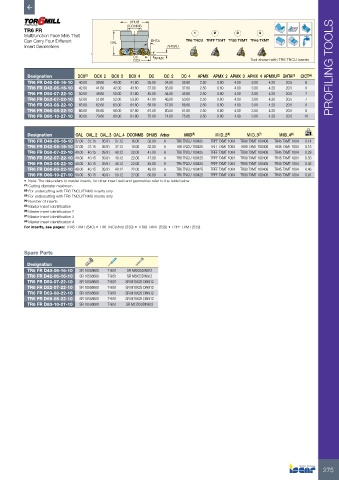

Page 277 - ISCAR(MILLINGCATALOG 38_2021)
P. 277

DHUB
                                              DCONMS
          TR6 FR
          Multifunction Face Mills That                              1      2       3       4
          Can Carry Four Different      OAL           BHTA        TR6 TNCU  TRFF TXMT  TR90 TXMT TR45 TXMT
          Insert Geometries                                 APMXU
                                                DC     APMX
                                                DCX                                      Tool shown with TR6 TNCU inserts  PROFILING TOOLS

           Designation      DCX (1)  DCX_2  DCX_3  DCX_4  DC  DC_2  DC_4  APMX  APMX_2 APMX_3 APMX_4 APMXU (2)  BHTA (3)  CICT (4)
           TR6 FR D40-06-16-10  40.00  39.60  40.00  41.80  35.00  34.00  35.60  2.50  0.80  4.00  3.00  4.20  20.5  6
           TR6 FR D42-06-16-10  42.00  41.60  42.00  43.80  37.00  36.00  37.60  2.50  0.80  4.00  3.00  4.20  20.5  6
           TR6 FR D50-07-22-10  50.00  49.60  50.00  51.80  45.00  44.00  45.60  2.50  0.80  4.00  3.00  4.20  20.5  7
           TR6 FR D52-07-22-10  52.00  51.60  52.00  53.80  47.00  46.00  53.60  2.50  0.80  4.00  3.00  4.20  20.5  7
           TR6 FR D63-08-22-10  63.00  62.60  63.00  64.80  58.00  57.00  56.60  2.50  0.80  4.00  3.00  4.20  20.5  8
           TR6 FR D66-08-22-10  66.00  65.60  66.00  67.80  61.00  60.00  61.60  2.50  0.80  4.00  3.00  4.20  20.5  8
           TR6 FR D80-10-27-10  80.00  79.60  80.00  81.80  75.00  74.00  75.60  2.50  0.80  4.00  3.00  4.20  20.5  10


           Designation      OAL OAL_2 OAL_3 OAL_4 DCONMS DHUB Arbor  MIID (5)  MIID_2 (6)  MIID_3 (7)  MIID_4 (8)  kg
           TR6 FR D40-06-16-10 37.00  37.15  36.91  37.12  16.00  32.00  A  TR6 TNCU 100425  TRFF TXMT 1004  TR90 TXMT 100408  TR45 TXMT 1004  0.14
           TR6 FR D42-06-16-10 37.00  37.15  36.91  37.12  16.00  32.00  A  TR6 TNCU 100425  TRFF TXMT 1004  TR90 TXMT 100408  TR45 TXMT 1004  0.15
           TR6 FR D50-07-22-10 40.00  40.15  39.91  40.12  22.00  47.00  A  TR6 TNCU 100425  TRFF TXMT 1004  TR90 TXMT 100408  TR45 TXMT 1004  0.29
           TR6 FR D52-07-22-10 40.00  40.15  39.91  40.12  22.00  47.00  A  TR6 TNCU 100425  TRFF TXMT 1004  TR90 TXMT 100408  TR45 TXMT 1004  0.33
           TR6 FR D63-08-22-10 40.00  40.15  39.91  40.12  22.00  48.00  A  TR6 TNCU 100425  TRFF TXMT 1004  TR90 TXMT 100408  TR45 TXMT 1004  0.42
           TR6 FR D66-08-22-10 40.00  40.15  39.91  40.12  22.00  48.00  A  TR6 TNCU 100425  TRFF TXMT 1004  TR90 TXMT 100408  TR45 TXMT 1004  0.46
           TR6 FR D80-10-27-10 50.00  50.15  49.91  50.12  27.00  60.00  A  TR6 TNCU 100425  TRFF TXMT 1004  TR90 TXMT 100408  TR45 TXMT 1004  0.91
          •  Note: The data refers to master inserts, for other insert radii and geometries refer to the table below
          (1)  Cutting diameter maximum
          (2)  For undercutting with TR6 TNCU/TNMU inserts only
          (3)  For undercutting with TR6 TNCU/TNMU inserts only
          (4)  Number of inserts
          (5)  Master insert identification
          (6)  Master insert identification 2
          (7)  Master insert identification 3
          (8)  Master insert identification 4
          For inserts, see pages: TR45 TXMT (540) • TR6 TNCU/MU (539) • TR90 TXMT (539) • TRFF TXMT (539)




          Spare Parts
           Designation
           TR6 FR D40-06-16-10  SR 10508600  T-9/51  SR M8X25DIN912
           TR6 FR D42-06-16-10  SR 10508600  T-9/51  SR M8X25DIN912
           TR6 FR D50-07-22-10  SR 10508600  T-9/51  SR M10X25 DIN912
           TR6 FR D52-07-22-10  SR 10508600  T-9/51  SR M10X25 DIN912
           TR6 FR D63-08-22-10  SR 10508600  T-9/51  SR M10X25 DIN912
           TR6 FR D66-08-22-10  SR 10508600  T-9/51  SR M10X25 DIN912
           TR6 FR D80-10-27-10  SR 10508600  T-9/51  SR M12X30DIN912
