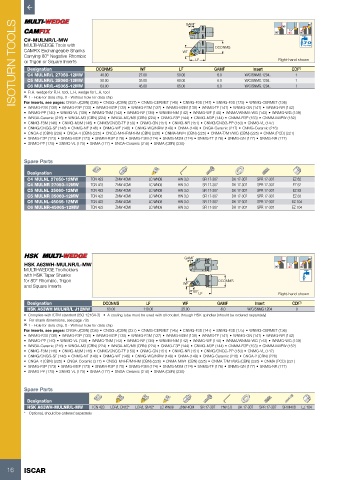

P. 18
ISOTURN TOOLS C#-MULNR/L-MW DCONMS 27.00 50.00 WF GAMF LF GAMF W/C/SNMG 1204.. 95° Right-hand shown 95 º
95°
75 º
95 º
70
MULTI-WEDGE Tools with
Bar Max
DCONMS
CAMFIX Exchangeable Shanks
Carrying 80° Negative Rhombic
or Trigon or Square Inserts
Designation
WF
LF
Insert
CDI
(1)
1
6.0
40.00
C4 MULNR/L 27050-12MW
C5 MULNR/L 35060-12MW
6.0
W/C/SNMG 1204..
1
35.00
60.00
50.00
C6 MULNR/L-45065-12MW
6.0
45.00
63.00
65.00
W/C/SNMG 1204..
• R.H. wedge for R.H. tool, L.H. wedge for L.H. tool
(1) 1 - Hole for data chip, 0 - Without hole for data chip
For inserts, see pages: CNGA-J(CBN) (226) • CNGG-J(CBN) (227) • CNMG-CERMET (145) • CNMG-F3S (147) • SNMG-F3S (175) • WNMG-CERMET (136)
• WNMG-F3S (138) • WNMG-F3P (135) • WNMG-M3P (135) • WNMG-F3M (137) • WNMG-M3M (138) • WNMG-TF (141) • WNMG-GN (141) • WNMG-NR (142) 1
• WNMG-PP (140) • WNMG-VL (139) • WNMG-TNM (142) • WNMG-NF (139) • WNMM-NM (142) • WNMG-WF (140) • WNMA/WNMA-WG (143) • WNMG-WG (139)
• WNGA-Ceramic (216) • WNGA-M3 (CBN) (224) • WNGA-MC/M6 (CBN) (224) • CNMG-F3P (144) • CNMG-M3P (144) • CNMM-R3P (153) • CNMM-M4PW (152)
• CNMG-F3M (146) • CNMG-M3M (146) • CNMG/CNGG-TF (150) • CNMG-GN (151) • CNMG-NR (151) • CNMG/CNGG-PP (150) • CNMG-VL (147)
• CNMG/CNGG-SF (148) • CNMG-NF (148) • CNMG-WF (148) • CNMG-WG/NRW (149) • CNMA (149) • CNGA-Ceramic (217) • CNMG-Ceramic (216)
• CNGA-2 (CBN) (226) • CNGA-4 (CBN) (225) • CNGG-M4HF/M4HM (CBN) (226) • CNMA-MW4 (CBN) (225) • CNMA-T/M1/WG (CBN) (225) • CNMA (PCD) (221)
• SNMG-F3P (173) • SNMG-M3P (173) • SNMM-R3P (178) • SNMG-F3M (174) • SNMG-M3M (174) • SNMG-TF (176) • SNMG-GN (177) • SNMG-NR (177)
• SNMG-PP (175) • SNMG-VL (175) • SNMA (177) • SNGA-Ceramic (218) • SNMA (CBN) (235)
Spare Parts
Designation
C4 MULNL 27050-12MW TCN 423 ZNW 4CMI LC WN08 HW 3.0 SR 17-307 DK 17-307 SPR 17-307 EZ 62
C4 MULNR 27050-12MW TCN 423 ZNW 4CMI LC WN08 HW 3.0 SR 17-307 DK 17-307 SPR 17-307 EZ 62
C5 MULNL 35060-12MW TCN 423 ZNW 4CMI LC WN08 HW 3.0 SR 17-307 DK 17-307 SPR 17-307 EZ 83
C5 MULNR 35060-12MW TCN 423 ZNW 4CMI LC WN08 HW 3.0 SR 17-307 DK 17-307 SPR 17-307 EZ 83
C6 MULNL-45065-12MW TCN 423 ZNW 4CMI LC WN08 HW 3.0 SR 17-307 DK 17-307 SPR 17-307 EZ 104
C6 MULNR-45065-12MW TCN 423 ZNW 4CMI LC WN08 HW 3.0 SR 17-307 DK 17-307 SPR 17-307 EZ 104
GAMF 95 º
HSK A63WH-MULNR/L-MW 95° 95° 75 º 95 º
MULTI-WEDGE Toolholders
with HSK Taper Shanks
for 80° Rhombic, Trigon WF DCONMS
and Square Inserts
80° LF Right-hand shown
Designation DCONMS LF WF GAMF Insert CDI (1)
HSK A63WH MULNR/L J12MW 63.00 110.00 25.00 -6.0 W/C/SNMG 1204 0
• Complies with ICTM standard (ISO 12164-3) • A cooling tube must be used with all coolant through HSK spindles (should be ordered separately)
• For shank dimensions, see page 735
(1) 1 - Hole for data chip, 0 - Without hole for data chip
For inserts, see pages: CNGA-J(CBN) (226) • CNGG-J(CBN) (227) • CNMG-CERMET (145) • CNMG-F3S (147) • SNMG-F3S (175) • WNMG-CERMET (136)
• WNMG-F3S (138) • WNMG-F3P (135) • WNMG-M3P (135) • WNMG-F3M (137) • WNMG-M3M (138) • WNMG-TF (141) • WNMG-GN (141) • WNMG-NR (142)
• WNMG-PP (140) • WNMG-VL (139) • WNMG-TNM (142) • WNMG-NF (139) • WNMM-NM (142) • WNMG-WF (140) • WNMA/WNMA-WG (143) • WNMG-WG (139)
• WNGA-Ceramic (216) • WNGA-M3 (CBN) (224) • WNGA-MC/M6 (CBN) (224) • CNMG-F3P (144) • CNMG-M3P (144) • CNMM-R3P (153) • CNMM-M4PW (152)
• CNMG-F3M (146) • CNMG-M3M (146) • CNMG/CNGG-TF (150) • CNMG-GN (151) • CNMG-NR (151) • CNMG/CNGG-PP (150) • CNMG-VL (147)
• CNMG/CNGG-SF (148) • CNMG-NF (148) • CNMG-WF (148) • CNMG-WG/NRW (149) • CNMA (149) • CNMG-Ceramic (216) • CNGA-2 (CBN) (226)
• CNGA-4 (CBN) (225) • CNGA-Ceramic (217) • CNGG-M4HF/M4HM (CBN) (226) • CNMA-MW4 (CBN) (225) • CNMA-T/M1/WG (CBN) (225) • CNMA (PCD) (221)
• SNMG-F3P (173) • SNMG-M3P (173) • SNMM-R3P (178) • SNMG-F3M (174) • SNMG-M3M (174) • SNMG-TF (176) • SNMG-GN (177) • SNMG-NR (177)
• SNMG-PP (175) • SNMG-VL (175) • SNMA (177) • SNGA-Ceramic (218) • SNMA (CBN) (235)
Spare Parts
Designation
HSK A63WH-MULNR/L-MW TCN 423 LCR/L CN12* LCR/L SN12* LC WN08 ZNW 4CM SR 17-307 HW 3.0 DK 17-307 SPR 17-307 SR M4X8 EZ 104
* Optional, should be ordered separately
16 ISCAR
