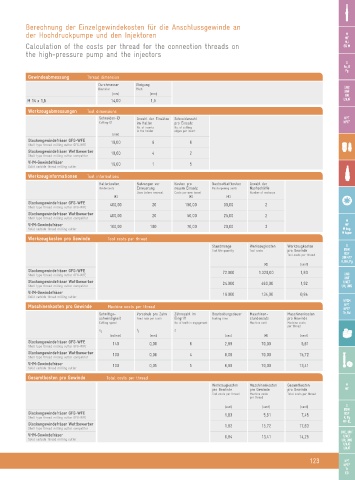

Berechnung der Einzelgewindekosten für die Anschlussgewinde an
der Hochdruckpumpe und den Injektoren MF
M
MJ
Calculation of the costs per thread for the connection threads on EG M
the high-pressure pump and the injectors
G
Rc, R
Pg
Gewindeabmessung Thread dimension
Durchmesser Steigung
Diameter Pitch UNC
UNF
[mm] [mm] UN
M 14 x 1,5 14,00 1,5 UNJF
Werkzeugabmessungen Tool dimensions
Schneiden-Ø Anzahl der Einsätze Schneidenzahl NPT
Cutting-Ø im Halter pro Einsatz NPTF
No. of inserts No. of cutting
in the holder edges per insert
[mm]
Glockengewindefräser GFG-WFE 18,00 6 6
Shell type thread milling cutter GFG-WFE
Glockengewindefräser Wettbewerber 18,00 4 2
Shell type thread milling cutter competitor
VHM-Gewindefräser 16,00 1 5
Solid carbide thread milling cutter
Werkzeuginformationen Tool informations
Halterkosten Nutzungen vor Kosten pro Nachschleifkosten Anzahl der
Holdercosts Erneuerung neuem Einsatz Resharpening costs Nachschliffe
Uses before renewal Costs per new insert Number of resharps
[E] [E] [E]
Glockengewindefräser GFG-WFE 400,00 20 150,00 30,00 2
Shell type thread milling cutter GFG-WFE
Glockengewindefräser Wettbewerber 400,00 20 50,00 25,00 2
Shell type thread milling cutter competitor
M
VHM-Gewindefräser 100,00 100 70,00 20,00 3 MF
Solid carbide thread milling cutter M keg.
M taper
Werkzeugkosten pro Gewinde Tool costs per thread
Standmenge Werkzeugkosten Werkzeugkosten G
Tool life quantity Tool costs pro Gewinde BSW
Tool costs per thread BSF
DIN 477
R, BA, Pg
[E] [cent]
Glockengewindefräser GFG-WFE 72.000 1.320,00 1,83
Shell type thread milling cutter GFG-WFE UNC
UNF
Glockengewindefräser Wettbewerber 24.000 460,00 1,92 UNEF
Shell type thread milling cutter competitor UN, UNS
VHM-Gewindefräser
Solid carbide thread milling cutter 16.000 134,00 0,84
NPSM
NPT
Maschinenkosten pro Gewinde Machine costs per thread NPTF
Schnittge- Vorschub pro Zahn Zähnezahl im Bearbeitungsdauer Maschinen- Maschinenkosten Tr, Rd
schwindigkeit Feed rate per tooth Eingriff Tooling time stundensatz pro Gewinde
Cutting speed No. of teeth in engagement Machine cost Machine costs
per thread
v c f z z
[m/min] [mm] [sec] [E] [cent]
Glockengewindefräser GFG-WFE 140 0,08 6 2,89 70,00 5,61
Shell type thread milling cutter GFG-WFE
Glockengewindefräser Wettbewerber 100 0,06 4 8,08 70,00 15,72
Shell type thread milling cutter competitor
VHM-Gewindefräser 100 0,05 5 6,90 70,00 13,41
Solid carbide thread milling cutter
Gesamtkosten pro Gewinde Total costs per thread
Werkzeugkosten Maschinenkosten Gesamtkosten M
pro Gewinde pro Gewinde pro Gewinde MF
Tool costs per thread Machine costs Total costs per thread
per thread
[cent] [cent] [cent] G
BSW
Glockengewindefräser GFG-WFE 1,83 5,61 7,45 BSF
Shell type thread milling cutter GFG-WFE R, Pg
MF-EL
Glockengewindefräser Wettbewerber 1,92 15,72 17,63
Shell type thread milling cutter competitor
UNC, UNF
VHM-Gewindefräser 0,84 13,41 14,25 UNEF
Solid carbide thread milling cutter UN, UNS
UNJC
UNJF
