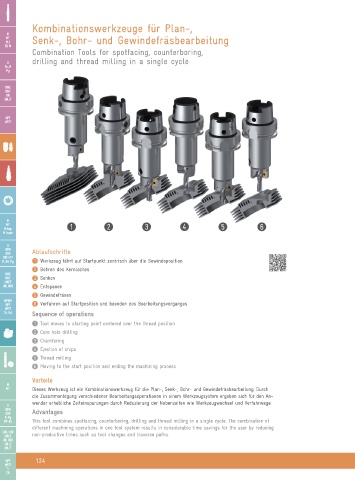

Page 124 - JBO-Katalog-2022

GF

Kombinationswerkzeuge für Plan-,
M
MF Senk-, Bohr- und Gewindefräsbearbeitung
MJ
EG M
Combination Tools for spotfacing, counterboring,
drilling and thread milling in a single cycle
G
Rc, R
Pg

UNC
UNF
UN
UNJF

NPT
NPTF

M
MF 1 2 3 4 5 6
M keg.
M taper
G
BSW
BSF Ablaufschritte
DIN 477
R, BA, Pg 1 Werkzeug fährt auf Startpunkt zentrisch über die Gewindeposition
2 Bohren des Kernloches
UNC
UNF 3 Senken
UNEF
UN, UNS 4 Entspanen
5 Gewindefräsen
NPSM
NPT 6 Verfahren auf Startposition und beenden des Bearbeitungsvorganges
NPTF
Tr, Rd Sequence of operations
1 Tool moves to starting point centered over the thread position
2 Core hole drilling
3 Chamfering
4 Ejection of chips
5 Thread milling
6 Moving to the start position and ending the machining process
Vorteile
M
MF Dieses Werkzeug ist ein Kombi nationswerkzeug für die Plan-, Senk-, Bohr- und Gewinde fräs be arbeitung. Durch
die Zusammenlegung verschiedener Bearbeitungsoperationen in einem Werkzeug system ergeben sich für den An-
wender erhebliche Zeiteinsparungen durch Reduzierung der Nebenzeiten wie Werkzeug wechsel und Verfahrwege.
G
BSW
BSF Advantages
R, Pg
MF-EL This tool combines spotfacing, counterboring, drilling and thread milling in a single cycle. The combination of
different machining operations in one tool system results in considerable time savings for the user by reducing
UNC, UNF non-productive times such as tool changes and traverse paths.
UNEF
UN, UNS
UNJC
UNJF
NPT 124
