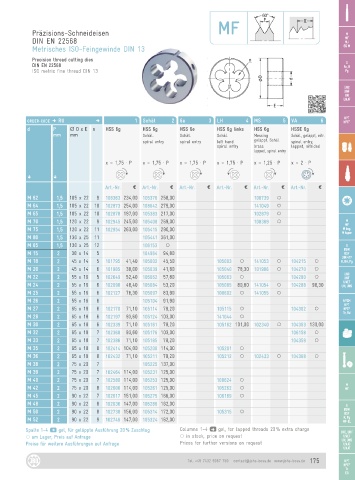

Page 175 - JBO-Katalog-2022

MF
Präzisions-Schneideisen M
DIN EN 22568 MF
MJ
Metrisches ISO-Feingewinde DIN 13 EG M
Precision thread cutting dies
G
DIN EN 22568 Rc, R
ISO metric fine thread DIN 13 Pg

UNC
UNF
UN
UNJF

NPT
ORDER-CODE D RU D 1 Schäl 2 6e 3 LH 4 MS 5 VA 6 NPTF
d P Ø D x E n HSS 6g HSS 6g HSS 6e HSS 6g links HSS 6g HSSE 6g
mm mm Schäl. Schäl. Schäl. Messing Schäl., geläppt, nitr.
spiral entry spiral entry left hand geläppt, Schäl. spiral entry,
spiral entry brass lapped, nitrided
lapped, spiral entry
x = 1,75 · P x = 1,75 · P x = 1,75 · P x = 1,75 · P x = 1,25 · P x = 2 · P

G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a

M 62 1,5 105 x 22 9 108363 234,00 105376 258,00 108739 ○
M 64 1,5 105 x 22 10 102873 254,00 108642 279,00 141049 ○
M 65 1,5 105 x 22 10 102878 197,00 105383 217,00 102879 ○
M 70 1,5 120 x 22 9 102945 245,00 105408 269,00 108369 ○ M
MF
M 75 1,5 120 x 22 11 102954 263,00 105415 290,00 M taper
M keg.
M 80 1,5 130 x 25 11 105441 361,00
M 85 1,5 130 x 25 12 106153 ○ G
BSW
M 15 2 38 x 14 5 104964 94,80 BSF
DIN 477
M 18 2 45 x 14 5 101795 41,40 105002 45,50 105003 ○ 141053 ○ 104215 ○ R, BA, Pg
M 20 2 45 x 14 6 101985 38,00 105039 41,80 105040 78,30 101986 ○ 104270 ○
M 22 2 55 x 16 5 102049 52,40 105062 57,80 105063 ○ 104280 ○ UNC
UNF
UNEF
M 24 2 55 x 16 6 102098 48,40 105084 53,20 105085 80,80 141054 ○ 104288 98,30 UN, UNS
M 25 2 55 x 16 6 102127 76,30 105097 83,90 108602 ○ 141055 ○
M 26 2 55 x 16 6 105104 91,90 NPSM
NPT
M 27 2 65 x 18 6 102170 71,10 105114 78,20 105115 ○ 104302 ○ NPTF
M 28 2 65 x 18 6 102197 93,60 105124 103,00 141044 ○ Tr, Rd
M 30 2 65 x 18 6 102339 71,10 105161 78,20 105162 101,00 102340 ○ 104353 130,00
M 32 2 65 x 18 7 102368 93,60 105176 103,00 106158 ○
M 33 2 65 x 18 7 102386 71,10 105185 78,20 104359 ○
M 35 2 65 x 18 8 102414 104,00 105200 114,00 105201 ○
M 36 2 65 x 18 8 102432 71,10 105211 78,20 105212 ○ 102433 ○ 104368 ○
M 38 2 75 x 20 7 105225 137,00
M 39 2 75 x 20 7 102464 114,00 105231 125,00
M 40 2 75 x 20 7 102580 114,00 105253 125,00 108624 ○
M
M 42 2 75 x 20 8 102600 114,00 105261 125,00 105262 ○ MF
M 45 2 90 x 22 7 102617 151,00 105275 166,00 106169 ○
M 48 2 90 x 22 8 102636 147,00 105286 162,00 G
M 50 2 90 x 22 8 102738 156,00 105314 172,00 105315 ○ BSW
BSF
R, Pg
M 52 2 90 x 22 9 102746 147,00 105324 162,00 MF-EL
Spalte 1–4 gel, für geläppte Ausführung 20 % Zuschlag Columns 1–4 D gel, for lapped threads 20 % extra charge UNC, UNF
UNEF
 am Lager, Preis auf Anfrage  in stock, price on request UN, UNS
Preise für weitere Ausführungen auf Anfrage Prices for further versions on request UNJC
UNJF
Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de 175 NPT
NPTF
Tr
EG
