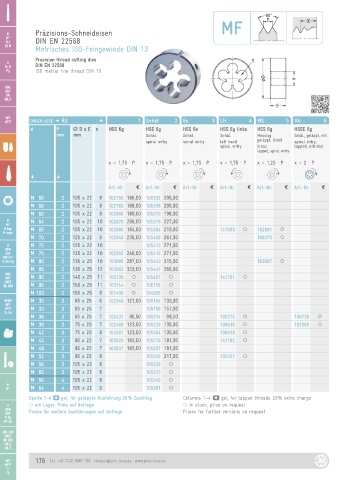

P. 176
MF
M Präzisions-Schneideisen
MF
MJ DIN EN 22568
EG M
Metrisches ISO-Feingewinde DIN 13
Precision thread cutting dies
G
Rc, R DIN EN 22568
Pg ISO metric fine thread DIN 13
UNC
UNF
UN
UNJF
NPT
NPTF ORDER-CODE D RU D 1 Schäl 2 6e 3 LH 4 MS 5 VA 6
d P Ø D x E n HSS 6g HSS 6g HSS 6e HSS 6g links HSS 6g HSSE 6g
mm mm Schäl. Schäl. Schäl. Messing Schäl., geläppt, nitr.
spiral entry spiral entry left hand geläppt, Schäl. spiral entry,
spiral entry brass lapped, nitrided
lapped, spiral entry
x = 1,75 · P x = 1,75 · P x = 1,75 · P x = 1,75 · P x = 1,25 · P x = 2 · P
G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 55 2 105 x 22 8 102756 186,00 105332 205,00
M 56 2 105 x 22 8 102760 186,00 105338 205,00
M 60 2 105 x 22 9 102866 180,00 105370 198,00
M M 64 2 105 x 22 10 102876 206,00 105379 227,00
MF
M keg. M 65 2 105 x 22 10 102880 194,00 105384 213,00 141099 ○ 102881 ○
M taper
M 70 2 120 x 22 9 102946 238,00 105409 261,00 108370 ○
G M 72 2 120 x 22 10 105413 271,00
BSW
BSF M 75 2 120 x 22 10 102955 246,00 105416 271,00
DIN 477 103087 ○
R, BA, Pg M 80 2 130 x 25 10 103086 287,00 105443 315,00
M 85 2 130 x 25 12 103092 333,00 105447 366,00
UNC 103139 ○ 105467 ○ 141101 ○
UNF M 90 2 140 x 25 11
UNEF 103144 ○ 106159 ○
UN, UNS M 95 2 150 x 25 11
M 100 2 150 x 25 8 101408 ○ 104895 ○
NPSM M 30 3 65 x 25 6 102348 121,00 105164 133,00
NPT
NPTF M 33 3 65 x 25 7 105188 157,00
Tr, Rd
M 36 3 65 x 25 7 102437 90,50 105214 99,50 105215 ○ 106735 ○
M 39 3 75 x 20 7 102468 123,00 105233 135,00 108616 ○ 107085 ○
M 42 3 75 x 20 8 102601 123,00 105264 135,00 108628 ○
M 45 3 90 x 22 7 102620 165,00 105276 181,00 141102 ○
M 48 3 90 x 22 7 102637 165,00 105287 181,00
M 52 3 90 x 22 8 105326 217,00 105327 ○
M 56 3 105 x 22 8 105339 ○
M 60 3 105 x 22 8 105373 ○
M 56 4 105 x 22 8 105340 ○
M 105381 ○
MF M 64 4 105 x 22 9
Spalte 1–4 D gel, für geläppte Ausführung 20 % Zuschlag Columns 1–4 D gel, for lapped threads 20 % extra charge
G am Lager, Preis auf Anfrage in stock, price on request
BSW Preise für weitere Ausführungen auf Anfrage Prices for further versions on request
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
