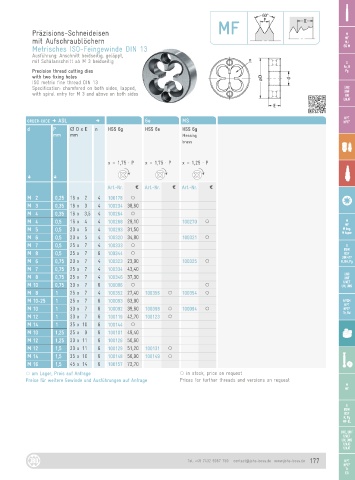

Page 177 - JBO-Katalog-2022

MF
Präzisions-Schneideisen M
mit Aufschraublöchern MF
MJ
Metrisches ISO-Feingewinde DIN 13 EG M
Ausführung: Anschnitt beidseitig, geläppt,
mit Schälanschnitt ab M 3 beidseitig G
Rc, R
Precision thread cutting dies Pg
with two fixing holes
ISO metric fine thread DIN 13
Specification: chamfered on both sides, lapped, UNC
with spiral entry for M 3 and above on both sides UNF
UN
UNJF

NPT
ORDER-CODE D ASL D 6e MS NPTF
d P Ø D x E n HSS 6g HSS 6e HSS 6g
mm mm Messing
brass

x = 1,75 · P x = 1,75 · P x = 1,25 · P

G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a

M 2 0,25 16 x 2 4 100178 ○
M 3 0,35 16 x 3 4 100234 38,60
M 4 0,35 16 x 3,5 4 100264 ○
M 4 0,5 16 x 4 4 100268 29,10 100270 ○ M
MF
M keg.
M 5 0,5 20 x 5 4 100293 31,50 M taper
M 6 0,5 20 x 5 4 100320 34,80 100321 ○
M 7 0,5 25 x 7 4 100333 ○ G
M 8 0,5 25 x 7 6 100344 ○ BSW
BSF
DIN 477
M 6 0,75 20 x 7 4 100323 23,90 100325 ○ R, BA, Pg
M 7 0,75 25 x 7 4 100334 43,40
M 8 0,75 25 x 7 4 100346 37,30 UNC
UNF
UNEF
M 10 0,75 30 x 7 6 100086 ○ ○ UN, UNS
M 8 1 25 x 7 4 100352 27,40 100356 ○ 100354 ○
M 10-25 1 25 x 7 6 100093 63,90 NPSM
NPT
M 10 1 30 x 7 6 100092 39,60 100098 ○ 100094 ○ NPTF
M 12 1 30 x 7 6 100119 42,70 100123 ○ Tr, Rd
M 14 1 35 x 10 6 100144 ○
M 10 1,25 25 x 9 6 100101 49,40
M 12 1,25 30 x 11 6 100126 50,60
M 12 1,5 30 x 11 6 100129 51,20 100131 ○
M 14 1,5 35 x 10 6 100148 56,90 100149 ○
M 16 1,5 45 x 14 6 100157 72,70
 am Lager, Preis auf Anfrage  in stock, price on request
Preise für weitere Gewinde und Ausführungen auf Anfrage Prices for further threads and versions on request
