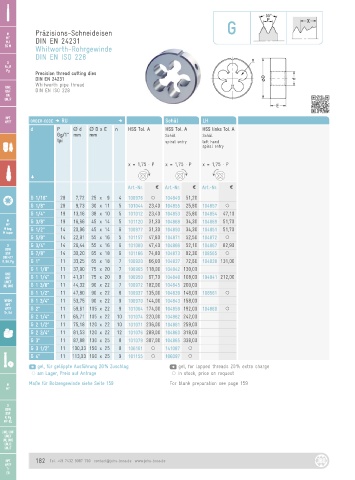

P. 182

G

   M         Präzisions-Schneideisen
   MF
   MJ        DIN EN 24231
   EG M
             Whitworth-Rohrgewinde
             DIN EN ISO 228
    G
   Rc, R
   Pg
             Precision thread cutting dies
             DIN EN 24231
             Whitworth pipe thread
   UNC
   UNF       DIN EN ISO 228
   UN
   UNJF

   NPT
   NPTF     ORDER-CODE D RU                D               Schäl        LH
            d        P     Ø d  Ø D x E   n   HSS Tol. A   HSS Tol. A   HSS links Tol. A
                     Gg/1“ mm   mm                         Schäl.       Schäl.
                     tpi                                   spiral entry  left hand
                                                                        spiral entry

                                              x = 1,75 · P  x = 1,75 · P  x = 1,75 · P

            G
                                              Art.-Nr.  a  Art.-Nr.  a  Art.-Nr.  a

            G 1/16“   28    7,72  25 x 9   4  100976 ○     104849  51,20
            G 1/8“    28    9,73  30 x 11  5  101044  23,40 104855  25,80 104857 ○
            G 1/4“    19   13,16  38 x 10  5  101012  23,40 104853  25,80 104854  47,10
   M        G 3/8“    19   16,66  45 x 14  5  101120  31,30 104868  34,30 104869  51,70
   MF
   M
  M keg.    G 1/2“    14   20,96  45 x 14  6  100977  31,30 104850  34,30 104851  51,70
  M taper
            G 5/8“    14   22,91  55 x 16  5  101157  47,80 104871  52,50 104872 ○
    G       G 3/4“    14   26,44  55 x 16  6  101080  47,40 104866  52,10 104867  82,90
   BSW                                                            82,30 108565 ○
    G BSF   G 7/8“    14   30,20  65 x 18  6  101166  74,80 104873
  DIN 477
  R, BA, Pg  G 1“     11   33,25  65 x 18  7  100920  66,00 104837  72,60 104838 131,00
            G 1 1/8“  11   37,90  75 x 20  7  100965 118,00 104842 130,00
   UNC
   UNF      G 1 1/4“  11   41,91  75 x 20  8  100950  97,70 104840 108,00 104841 212,00
   UNEF
  UN, UNS   G 1 3/8“  11   44,32  90 x 22  7  100972 182,00 104845 200,00
            G 1 1/2“  11   47,80  90 x 22  8  100937 135,00 104839 148,00 108561 ○
   NPSM     G 1 3/4“  11   53,75  90 x 22  9  100970 144,00 104843 158,00
   NPT
   NPTF     G 2“      11   59,61 105 x 22  9  101064 174,00 104859 192,00 104860 ○
   Tr, Rd
            G 2 1/4“  11   65,71 105 x 22  10  101074 220,00 104862 242,00
            G 2 1/2“  11   75,18 120 x 22  10  101071 236,00 104861 259,00
            G 2 3/4“  11   81,53 120 x 22  12  101076 289,00 104863 318,00
            G 3“      11   87,88 130 x 25  8  101079 307,00 104865 338,00
            G 3 1/2“  11  100,33 150 x 25  8  106161 ○     141087 ○
            G 4“      11  113,03 160 x 25  9  101155 ○     106097 ○

               gel, für geläppte Ausführung 20 % Zuschlag       gel, for lapped threads 20 % extra charge
             am Lager, Preis auf Anfrage                      in stock, price on request

   M       Maße für Bolzengewinde siehe Seite 159            For blank preparation see page 159
