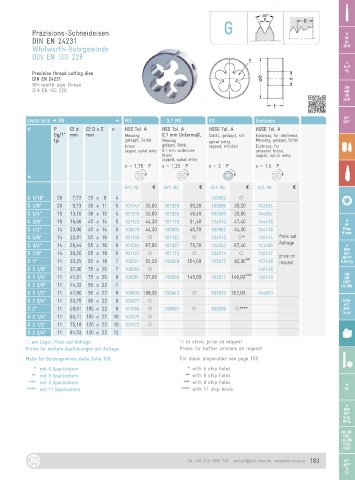

Page 183 - JBO-Katalog-2022
P. 183
G
Präzisions-Schneideisen M
DIN EN 24231 MF
MJ
Whitworth-Rohrgewinde EG M
DIN EN ISO 228
G
Rc, R
Precision thread cutting dies Pg
DIN EN 24231
Whitworth pipe thread UNC
DIN EN ISO 228 UNF
UN
UNJF
NPT
ORDER-CODE D RU D MS - 0,1 MS VA Ecobrass NPTF
d P Ø d Ø D x E n HSS Tol. A HSS Tol. A HSSE Tol. A HSSE Tol. A
Gg/1“ mm mm Messing 0,1 mm Untermaß, Schäl., geläppt, nitr. Ecobrass, für bleifreies
tpi geläppt, Schäl. Messing spiral entry, Messing, geläppt, Schäl.
brass geläppt, Schäl. lapped, nitrided Ecobrass, for
lapped, spiral entry 0.1 mm undersize unleaded brass,
brass lapped, spiral entry
lapped, spiral entry
x = 1,75 · P x = 1,25 · P x = 2 · P x = 1,5 · P
G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a
G 1/16“ 28 7,72 25 x 9 4 103982 ○
G 1/8“ 28 9,73 30 x 11 5 101047 35,00 101058 59,20 103995 33,20 142634
G 1/4“ 19 13,16 38 x 10 5 101016 35,00 101030 48,40 103989 33,80 144602
G 3/8“ 19 16,66 45 x 14 5 101123 44,30 101139 51,40 104010 47,40 144419 M M
MF MF
G 1/2“ 14 20,96 45 x 14 6 100978 44,30 100995 49,70 103983 44,30 144418 M taper
M keg.
M keg.
M taper
G 5/8“ 14 22,91 55 x 16 5 101158 ○ 101162 ○ 104013 ○* 145145 Preis auf
G 3/4“ 14 26,44 55 x 16 6 101082 67,00 101097 79,70 104003 67,40 141486 Anfrage G
G 7/8“ 14 30,20 65 x 18 6 101167 ○ 101170 ○ 104014 ○ 145147 price on BSW
G BSF
DIN 477
G 1“ 11 33,25 65 x 18 7 100921 92,50 100929 104,00 103972 92,90 ** 107438 request R, BA, Pg
G 1 1/8“ 11 37,90 75 x 20 7 100966 ○ 145148
UNC
G 1 1/4“ 11 41,91 75 x 20 8 100951 137,00 100956 145,00 103977 146,00 *** 145149 UNC
UNF
UNF
UNEF
UNEF
G 1 3/8“ 11 44,32 90 x 22 7 UN/UNS
UN, UNS
G 1 1/2“ 11 47,80 90 x 22 8 100938 188,00 100943 ○ 103975 202,00 144603
G 1 3/4“ 11 53,75 90 x 22 9 100971 ○ NPSM
NPSM
NPT
NPT
G 2“ 11 59,61 105 x 22 9 101066 ○ 108807 ○ 103999 ○**** NPTF
NPTF
Tr, Rd
G 2 1/4“ 11 65,71 105 x 22 10 101075 ○ Tr, Rd
G 2 1/2“ 11 75,18 120 x 22 10 101072 ○
G 2 3/4“ 11 81,53 120 x 22 12
am Lager, Preis auf Anfrage in stock, price on request
Preise für weitere Ausführungen auf Anfrage Prices for further versions on request
Maße für Bolzengewinde siehe Seite 159 For blank preparation see page 159
* mit 6 Spanlöchern * with 6 chip holes
** mit 8 Spanlöchern ** with 8 chip holes
*** mit 9 Spanlöchern *** with 9 chip holes M
**** mit 11 Spanlöchern **** with 11 chip holes MF
G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
