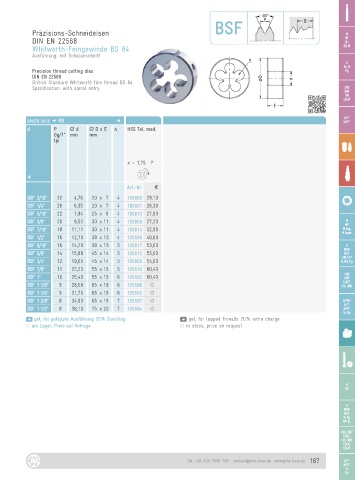

Page 187 - JBO-Katalog-2022

BSF
Präzisions-Schneideisen M
DIN EN 22568 MF
MJ
Whitworth-Feingewinde BS 84 EG M
Ausführung: mit Schälanschnitt
G
Rc, R
Precision thread cutting dies Pg
DIN EN 22568
British Standard Whitworth fine thread BS 84
Specification: with spiral entry UNC
UNF
UN
UNJF

NPT
ORDER-CODE D RU D NPTF
d P Ø d Ø D x E n HSS Tol. med.
Gg/1“ mm mm
tpi

x = 1,75 · P

G
Art.-Nr. a

BSF 3/16“ 32 4,76 20 x 7 4 105605 29,10
BSF 1/4“ 26 6,35 20 x 7 4 105601 26,30
BSF 5/16“ 22 7,94 25 x 9 4 105610 27,90
BSF 3/8“ 20 9,53 30 x 11 4 105608 27,20 M M
MF MF
M keg.
BSF 7/16“ 18 11,11 30 x 11 4 105614 32,90 M keg.
M taper
M taper
BSF 1/2“ 16 12,70 38 x 10 4 105599 40,60
BSF 9/16“ 16 14,29 38 x 10 5 105617 53,00 G
BSW
BSF 5/8“ 14 15,88 45 x 14 5 105612 55,00 BSF
BSF
DIN 477
BSF 3/4“ 12 19,05 45 x 14 5 105606 55,00 R, BA, Pg
BSF 7/8“ 11 22,23 55 x 16 5 105616 80,40
UNC
BSF 1“ 10 25,40 55 x 16 6 105592 80,40 UNC
UNF
UNF
UNEF
UNEF
BSF 1 1/8“ 9 28,58 65 x 18 6 105596 ○ UN/UNS
UN, UNS
BSF 1 1/4“ 9 31,75 65 x 18 6 105595 ○
BSF 1 3/8“ 8 34,93 65 x 18 7 105597 ○ NPSM
NPSM
NPT
NPT
BSF 1 1/2“ 8 38,10 75 x 20 7 105594 ○ NPTF
NPTF
Tr, Rd
Tr, Rd
gel, für geläppte Ausführung 20 % Zuschlag gel, for lapped threads 20 % extra charge
 am Lager, Preis auf Anfrage  in stock, price on request
