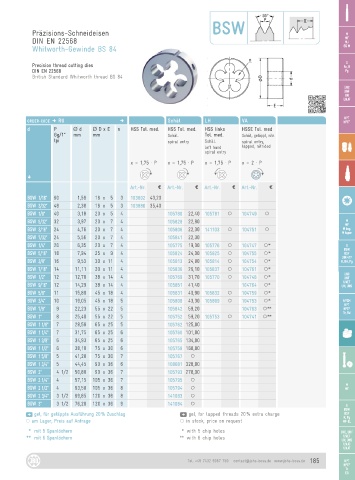

Page 185 - JBO-Katalog-2022

BSW
Präzisions-Schneideisen M
DIN EN 22568 MF
MJ
Whitworth-Gewinde BS 84 EG M

G
Precision thread cutting dies Rc, R
DIN EN 22568 Pg
British Standard Whitworth thread BS 84

UNC
UNF
UN
UNJF

NPT
ORDER-CODE D RU D Schäl LH VA NPTF
d P Ø d Ø D x E n HSS Tol. med. HSS Tol. med. HSS links HSSE Tol. med
Gg/1“ mm mm Schäl. Tol. med. Schäl., geläppt, nitr.
tpi spiral entry Schäl. spiral entry,
left hand lapped, nitrided
spiral entry
x = 1,75 · P x = 1,75 · P x = 1,75 · P x = 2 · P

G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a

BSW 1/16“ 60 1,59 16 x 5 3 103802 43,20
BSW 3/32“ 48 2,38 16 x 5 3 103880 35,40
BSW 1/8“ 40 3,18 20 x 5 4 105780 22,40 105781 ○ 104749 ○
M M
BSW 5/32“ 32 3,97 20 x 7 4 105828 22,80 MF MF
BSW 3/16“ 24 4,76 20 x 7 4 105806 22,30 141103 ○ 104751 ○ M keg.
M keg.
M taper
M taper
BSW 7/32“ 24 5,56 20 x 7 4 105841 22,30
BSW 1/4“ 20 6,35 20 x 7 4 105775 19,00 105776 ○ 104747 ○* G
BSW
BSW 5/16“ 18 7,94 25 x 9 4 105824 24,00 105825 ○ 104755 ○* BSW
BSF
DIN 477
BSW 3/8“ 16 9,53 30 x 11 4 105813 24,80 105814 ○ 104754 ○* R, BA, Pg
BSW 7/16“ 14 11,11 30 x 11 4 105836 26,10 105837 ○ 104761 ○*
UNC
BSW 1/2“ 12 12,70 38 x 14 4 105769 31,70 105770 ○ 104746 ○* UNC
UNF
UNF
UNEF
UNEF
BSW 9/16“ 12 14,29 38 x 14 4 105851 41,40 104764 ○* UN/UNS
UN, UNS
BSW 5/8“ 11 15,88 45 x 18 4 105831 40,90 105832 ○ 104759 ○*
BSW 3/4“ 10 19,05 45 x 18 5 105808 43,30 105809 ○ 104753 ○* NPSM
NPSM
NPT
NPT
BSW 7/8“ 9 22,23 55 x 22 5 105842 59,20 104763 ○** NPTF
NPTF
Tr, Rd
BSW 1“ 8 25,40 55 x 22 5 105752 59,20 105753 ○ 104741 ○** Tr, Rd
BSW 1 1/8“ 7 28,58 65 x 25 5 105762 125,00
BSW 1 1/4“ 7 31,75 65 x 25 6 105760 101,00
BSW 1 3/8“ 6 34,93 65 x 25 6 105765 134,00
BSW 1 1/2“ 6 38,10 75 x 30 6 105758 168,00
BSW 1 5/8“ 5 41,28 75 x 30 7 105767 ○
BSW 1 3/4“ 5 44,45 90 x 36 6 108681 328,00
BSW 2“ 4 1/2 50,80 90 x 36 7 105793 278,00
BSW 2 1/4“ 4 57,15 105 x 36 7 105795 ○
M
BSW 2 1/2“ 4 63,50 105 x 36 8 105794 ○ MF
BSW 2 3/4“ 3 1/2 69,85 120 x 36 8 141083 ○
BSW 3“ 3 1/2 76,20 120 x 36 9 141084 ○ G
BSW
gel, für geläppte Ausführung 20 % Zuschlag gel, for lapped threads 20 % extra charge BSF
R, Pg
 am Lager, Preis auf Anfrage  in stock, price on request MF-EL
* mit 5 Spanlöchern * with 5 chip holes UNC, UNF
UNEF
** mit 6 Spanlöchern ** with 6 chip holes UN, UNS
UNJC
UNJF
Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de 185 NPT
NPTF
