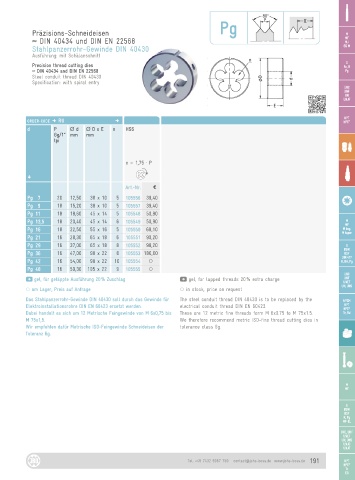

Page 191 - JBO-Katalog-2022

Pg
Präzisions-Schneideisen M
≈ DIN 40434 und DIN EN 22568 MF
MJ
Stahlpanzerrohr-Gewinde DIN 40430 EG M
Ausführung: mit Schälanschnitt
G
Precision thread cutting dies Rc, R
≈ DIN 40434 and DIN EN 22568 Pg
Steel conduit thread DIN 40430
Specification: with spiral entry
UNC
UNF
UN
UNJF

NPT
ORDER-CODE D RU D NPTF
d P Ø d Ø D x E n HSS
Gg/1“ mm mm
tpi

x = 1,75 · P

G
Art.-Nr. a

Pg 7 20 12,50 38 x 10 5 105556 39,40
Pg 9 18 15,20 38 x 10 5 105557 39,40
Pg 11 18 18,60 45 x 14 5 105548 50,90
Pg 13,5 18 20,40 45 x 14 6 105549 50,90 M M
MF MF
Pg 16 18 22,50 55 x 16 5 105550 68,10 M keg.
M keg.
M taper
M taper
Pg 21 16 28,30 65 x 18 6 105551 90,20
Pg 29 16 37,00 65 x 18 8 105552 98,20 G
BSW
Pg 36 16 47,00 90 x 22 8 105553 186,00 BSF
Pg
DIN 477
Pg 42 16 54,00 90 x 22 10 105554 ○ R, BA, Pg
Pg 48 16 59,30 105 x 22 9 105555 ○
UNC
UNC
gel, für geläppte Ausführung 20 % Zuschlag gel, for lapped threads 20 % extra charge UNF
UNF
UNEF
UNEF
UN, UNS
UN/UNS
 am Lager, Preis auf Anfrage  in stock, price on request
Das Stahlpanzerrohr-Gewinde DIN 40430 soll durch das Gewinde für The steel conduit thread DIN 40430 is to be replaced by the NPSM
NPSM
NPT
NPT
Elektroinstallationsrohre DIN EN 60423 ersetzt werden. electrical conduit thread DIN EN 60423. NPTF
NPTF
Dabei handelt es sich um 12 Metrische Feingewinde von M 6x0,75 bis These are 12 metric fine threads form M 6x0.75 to M 75x1.5. Tr, Rd
Tr, Rd
M 75x1,5. We therefore recommend metric ISO-fine thread cutting dies in
Wir empfehlen dafür Metrische ISO-Feingewinde Schneideisen der tolerance class 6g.
Toleranz 6g.
