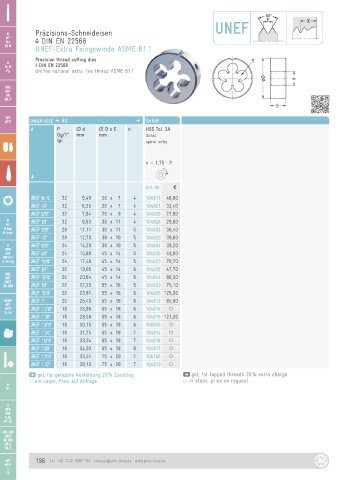

Page 196 - JBO-Katalog-2022

UNEF

M Präzisions-Schneideisen
MF
MJ DIN EN 22568
EG M
UNEF-Extra Feingewinde ASME B1.1
Precision thread cutting dies
G
Rc, R DIN EN 22568
Pg Unified national extra fine thread ASME B1.1

UNC
UNF
UN
UNJF

NPT
NPTF ORDER-CODE D RU D Schäl
d P Ø d Ø D x E n HSS Tol. 2A
Gg/1“ mm mm Schäl.
tpi spiral entry

x = 1,75 · P

G
Art.-Nr. a

UNEF Nr. 12 32 5,49 20 x 7 4 104811 48,00
UNEF 1/4“ 32 6,35 20 x 7 4 104821 32,40
UNEF 5/16“ 32 7,94 25 x 9 4 104829 27,90
M UNEF 3/8“ 32 9,53 30 x 11 4 104828 29,00
MF
M
M keg. UNEF 7/16“ 28 11,11 30 x 11 5 104832 36,40
M taper
UNEF 1/2“ 28 12,70 38 x 10 5 104820 39,60
G UNEF 9/16“ 24 14,29 38 x 10 5 104834 39,20
BSW
BSF UNEF 5/8“ 24 15,88 45 x 14 5 104830 49,80
DIN 477
R, BA, Pg UNEF 11/16“ 24 17,46 45 x 14 5 104823 78,70
UNEF 3/4“ 20 19,05 45 x 14 6 104826 47,70
UNC UNEF 13/16“ 20 20,64 45 x 14 6 104824 80,30
UNF
UNEF
UNEF
UN, UNS UNEF 7/8“ 20 22,23 55 x 16 5 104833 75,10
UNEF 15/16“ 20 23,81 55 x 16 6 104825 125,00
NPSM UNEF 1“ 20 25,40 55 x 16 6 104812 85,00
NPT
NPTF UNEF 1 1/16“ 18 26,99 65 x 18 6 104816 ○
Tr, Rd
UNEF 1 1/8“ 18 28,58 65 x 18 6 104815 121,00
UNEF 1 3/16“ 18 30,16 65 x 18 6 108559 ○
UNEF 1 1/4“ 18 31,75 65 x 18 7 104814 ○
UNEF 1 5/16“ 18 33,34 65 x 18 7 104818 ○
UNEF 1 3/8“ 18 34,93 65 x 18 8 104817 ○
UNEF 1 7/16“ 18 36,51 75 x 20 7 106165 ○
UNEF 1 1/2“ 18 38,10 75 x 20 7 104813 ○
gel, für geläppte Ausführung 20 % Zuschlag gel, for lapped threads 20 % extra charge
 am Lager, Preis auf Anfrage  in stock, price on request
