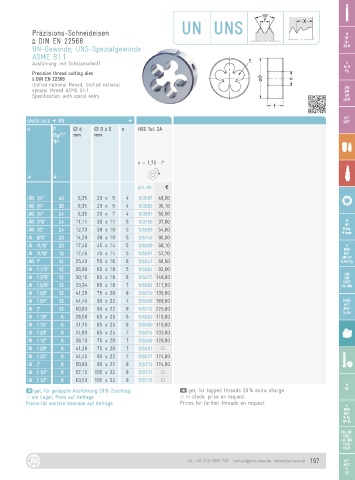

Page 197 - JBO-Katalog-2022

UN UNS
Präzisions-Schneideisen M
DIN EN 22568 MF
MJ
UN-Gewinde, UNS-Spezialgewinde EG M
ASME B1.1
Ausführung: mit Schälanschnitt G
Rc, R
Precision thread cutting dies Pg
DIN EN 22568
Unified national thread, Unified national UNC
special thread ASME B1.1 UNF
Specification: with spiral entry UN
UNJF

NPT
ORDER-CODE D RU D NPTF
d P Ø d Ø D x E n HSS Tol. 2A
Gg/1“ mm mm
tpi

x = 1,75 · P

G G
Art.-Nr. a

UNS 1/4“ 40 6,35 20 x 5 4 103687 48,00
UNS 1/4“ 36 6,35 20 x 5 4 103682 30,10
UNS 1/4“ 24 6,35 20 x 7 4 103681 50,50
UNS 7/16“ 24 11,11 30 x 11 5 103750 37,80 M
MF
M
UNS 1/2“ 24 12,70 38 x 10 5 105689 54,60 M keg.
M taper
UN 9/16“ 20 14,29 38 x 10 5 105749 90,00
UN 11/16“ 20 17,46 45 x 14 5 105699 68,10 G
BSW
UN 11/16“ 16 17,46 45 x 14 5 105697 57,70 BSF
DIN 477
UNS 1“ 14 25,40 55 x 16 6 105647 68,90 R, BA, Pg
UN 1 1/16“ 12 26,99 65 x 18 5 105664 92,80
UN 1 3/16“ 12 30,16 65 x 18 6 105675 148,00 UNC
UN
UNF
UNEF
UNS
UN 1 5/16“ 12 33,34 65 x 18 7 105682 117,00 UN, UNS
UN 1 5/8“ 12 41,28 75 x 20 8 105679 135,00
UN 1 3/4“ 12 44,45 90 x 22 7 105668 168,00 NPSM
NPT
UN 2“ 12 50,80 90 x 22 8 105712 225,00 NPTF
Tr, Rd
UN 1 1/8“ 8 28,58 65 x 25 5 105663 116,00
UN 1 1/4“ 8 31,75 65 x 25 6 105660 116,00
UN 1 3/8“ 8 34,93 65 x 25 7 105674 133,00
UN 1 1/2“ 8 38,10 75 x 20 7 105656 128,00
UN 1 5/8“ 8 41,28 75 x 20 7 105681 ○
UN 1 3/4“ 8 44,45 90 x 22 7 105671 174,00
UN 2“ 8 50,80 90 x 22 8 105713 174,00
UN 2 1/4“ 8 57,15 105 x 22 8 105717 ○
UN 2 1/2“ 8 63,50 105 x 22 9 105715 ○
M
gel, für geläppte Ausführung 20 % Zuschlag gel, for lapped threads 20 % extra charge MF
 am Lager, Preis auf Anfrage  in stock, price on request
Preise für weitere Gewinde auf Anfrage Prices for further threads on request G
