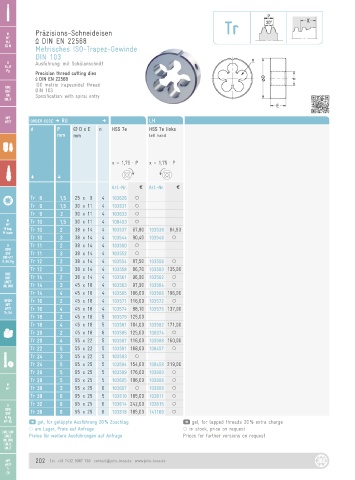

Page 202 - JBO-Katalog-2022

Tr

M Präzisions-Schneideisen
MF
MJ DIN EN 22568
EG M
Metrisches ISO-Trapez-Gewinde
DIN 103
G Ausführung: mit Schälanschnitt
Rc, R
Pg
Precision thread cutting dies
DIN EN 22568
ISO metric trapezoidal thread
UNC
UNF DIN 103
UN Specification: with spiral entry
UNJF

NPT
NPTF ORDER-CODE D RU D LH
d P Ø D x E n HSS 7e HSS 7e links
mm mm left hand

x = 1,75 · P x = 1,75 · P

G G
Art.-Nr. a Art.-Nr. a

Tr 8 1,5 25 x 9 4 103626 ○
Tr 9 1,5 30 x 11 4 103631 ○
Tr 9 2 30 x 11 4 103633 ○
M Tr 10 1,5 30 x 11 4 108453 ○
MF
M
M keg. Tr 10 2 38 x 14 4 103537 67,80 103538 84,90
M taper
Tr 10 3 38 x 14 4 103544 90,40 103546 ○
G Tr 11 2 38 x 14 4 103550 ○
BSW
BSF Tr 11 3 38 x 14 4 103552 ○
DIN 477 87,50 103556 ○
R, BA, Pg Tr 12 2 38 x 14 4 103554
Tr 12 3 38 x 14 4 103558 86,70 103560 135,00
UNC 96,00 103562 ○
UNF Tr 14 2 38 x 14 4 103561
UNEF 97,00 103564 ○
UN, UNS Tr 14 3 45 x 18 4 103563
Tr 14 4 45 x 18 4 103565 106,00 103566 196,00
NPSM Tr 16 2 45 x 18 4 103571 116,00 103572 ○
NPT
Tr
NPTF Tr 16 4 45 x 18 4 103574 88,10 103575 137,00
Tr, Rd
Tr 18 2 45 x 18 5 103579 125,00
Tr 18 4 45 x 18 5 103581 104,00 103582 171,00
Tr 20 2 45 x 18 6 103585 125,00 106074 ○
Tr 20 4 55 x 22 5 103587 116,00 103588 160,00
Tr 22 5 55 x 22 5 103591 168,00 108457 ○
Tr 24 3 55 x 22 5 103593 ○
Tr 24 5 65 x 25 5 103594 154,00 108458 219,00
Tr 26 5 65 x 25 5 103599 176,00 103600 ○
Tr 28 5 65 x 25 5 103605 196,00 103606 ○
M 103607 ○ 103608 ○
MF Tr 30 3 65 x 25 6
Tr 30 6 65 x 25 5 103610 185,00 103611 ○
G Tr 32 6 65 x 25 6 103614 242,00 103615 ○
BSW 103618 185,00 141109 ○
BSF Tr 36 6 65 x 25 6
R, Pg
MF-EL gel, für geläppte Ausführung 20 % Zuschlag gel, for lapped threads 20 % extra charge
 am Lager, Preis auf Anfrage  in stock, price on request
UNC, UNF
UNEF Preise für weitere Ausführungen auf Anfrage Prices for further versions on request
UN, UNS
UNJC
UNJF
NPT
NPT 202 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
NPTF
NPTF
Tr Tr
EG EG
