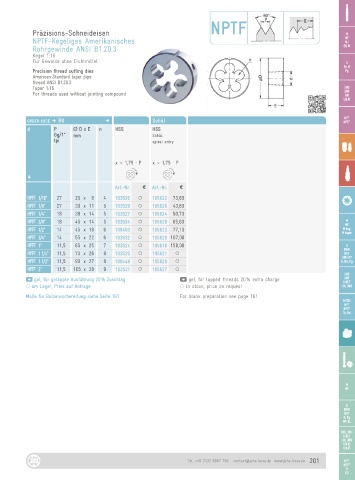

Page 201 - JBO-Katalog-2022

NPTF
Präzisions-Schneideisen M
NPTF-Kegeliges Amerikanisches MF
MJ
Rohrgewinde ANSI B1.20.3 EG M
Kegel 1:16
Für Gewinde ohne Dichtmittel G
Rc, R
Precision thread cutting dies Pg
American Standard taper pipe
thread ANSI B1.20.3
Taper 1:16 UNC
For threads used without jointing compound UNF
UN
UNJF

NPT
ORDER-CODE D RU D Schäl NPTF
d P Ø D x E n HSS HSS
Gg/1“ mm Schäl.
tpi spiral entry

x = 1,75 · P x = 1,75 · P

G
Art.-Nr. a Art.-Nr. a

NPTF 1/16“ 27 25 x 9 4 103526 ○ 105622 73,80
NPTF 1/8“ 27 30 x 11 5 103529 ○ 105626 43,80
NPTF 1/4“ 18 38 x 14 5 103527 ○ 105624 50,70
M
NPTF 3/8“ 18 45 x 14 5 103534 ○ 105629 65,60 MF
M
M keg.
NPTF 1/2“ 14 45 x 18 6 108450 ○ 105623 77,10 M taper
NPTF 3/4“ 14 55 x 22 6 103532 ○ 105628 107,00
NPTF 1“ 11,5 65 x 25 7 103524 ○ 105618 158,00 G
NPTF 1 1/4“ 11,5 75 x 26 8 103525 ○ 105621 ○ BSW
BSF
DIN 477
NPTF 1 1/2“ 11,5 90 x 27 8 108449 ○ 105620 ○ R, BA, Pg
NPTF 2“ 11,5 105 x 28 9 103531 ○ 105627 ○
UNC
UNF
gel, für geläppte Ausführung 20 % Zuschlag gel, for lapped threads 20 % extra charge UNEF
 am Lager, Preis auf Anfrage  in stock, price on request UN, UNS
Maße für Bolzenvorbereitung siehe Seite 161 For blank preparation see page 161
