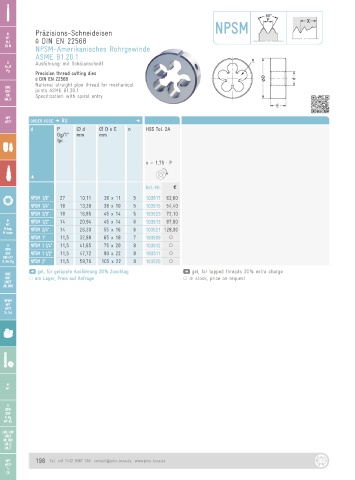

Page 198 - JBO-Katalog-2022

NPSM

M Präzisions-Schneideisen
MF
MJ DIN EN 22568
EG M
NPSM-Amerikanisches Rohrgewinde
ASME B1.20.1
G Ausführung: mit Schälanschnitt
Rc, R
Pg
Precision thread cutting dies
DIN EN 22568
National straight pipe thread for mechanical
UNC
UNF joints ASME B1.20.1
UN Specification: with spiral entry
UNJF

NPT
NPTF ORDER-CODE D RU D
d P Ø d Ø D x E n HSS Tol. 2A
Gg/1“ mm mm
tpi

x = 1,75 · P

G
Art.-Nr. a

NPSM 1/8“ 27 10,11 30 x 11 5 103517 62,60
NPSM 1/4“ 18 13,39 38 x 10 5 103515 54,40
NPSM 3/8“ 18 16,85 45 x 14 5 103523 72,10
M NPSM 1/2“ 14 20,94 45 x 14 6 103513 87,00
MF
M
M keg. NPSM 3/4“ 14 26,30 55 x 16 6 103521 128,00
M taper
NPSM 1“ 11,5 32,88 65 x 18 7 103509 ○
G NPSM 1 1/4“ 11,5 41,65 75 x 20 8 103512 ○
BSW
BSF NPSM 1 1/2“ 11,5 47,72 90 x 22 8 103511 ○
DIN 477
R, BA, Pg NPSM 2“ 11,5 59,76 105 x 22 9 103520 ○
gel, für geläppte Ausführung 20 % Zuschlag gel, for lapped threads 20 % extra charge
UNC
UNF
NPSM  am Lager, Preis auf Anfrage  in stock, price on request
