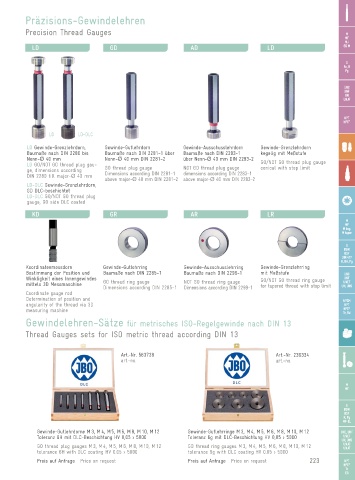

Page 223 - JBO-Katalog-2022

Präzisions-Gewindelehren

Precision Thread Gauges M
MF
MJ
LD GD AD LD EG M

G
Rc, R
Pg

UNC
UNF
UN
UNJF

NPT
NPTF

LD LD-DLC

LD Gewinde-Grenzlehrdorn, Gewinde-Gutlehrdorn Gewinde-Ausschusslehrdorn Gewinde-Grenzlehrdorn
Baumaße nach DIN 2280 bis Baumaße nach DIN 2281-1 über Baumaße nach DIN 2283-1 kegelig mit Meßstufe
Nenn-Ø 40 mm Nenn-Ø 40 mm DIN 2281-2 über Nenn-Ø 40 mm DIN 2283-2
LD GO/NOT GO thread plug gau- GO/NOT GO thread plug gauge
ge, dimensions according GO thread plug gauge NOT GO thread plug gauge conical with step limit
DIN 2280 till major-Ø 40 mm Dimensions according DIN 2281-1 dimensions according DIN 2283-1
above major-Ø 40 mm DIN 2281-2 above major-Ø 40 mm DIN 2283-2
LD-DLC Gewinde-Grenzlehrdorn,
GD DLC-beschichtet
LD-DLC GO/NOT GO thread plug
gauge, GO side DLC coated
KD GR AR LR
M
MF
M keg.
M taper
G
BSW
BSF
DIN 477
R, BA, Pg
Koordinatenmessdorn Gewinde-Gutlehrring Gewinde-Ausschusslehrring Gewinde-Grenzlehrring
Bestimmung der Position und Baumaße nach DIN 2285-1 Baumaße nach DIN 2299-1 mit Meßstufe UNC
Winkligkeit eines Innengewindes GO/NOT GO thread ring gauge UNF
mittels 3D Messmaschine GO thread ring gauge NOT GO thread ring gauge for tapered thread with step limit UNEF
Dimensions according DIN 2285-1 Dimensions according DIN 2299-1 UN, UNS
Coordinate gauge rod
Determination of position and NPSM
angularity of the thread via 3D NPT
measuring machine NPTF
Tr, Rd
Gewindelehren-Sätze für metrisches ISO-Regelgewinde nach DIN 13
Thread Gauges sets for ISO metric thread according DIN 13

Art.-Nr. 563738 Art.-Nr. 239334
art.-no. art.-no.

M
MF

G
BSW
BSF
R, Pg
MF-EL
Gewinde-Gutlehrdorne M 3, M 4, M 5, M 6, M 8, M 10, M 12 Gewinde-Gutlehrringe M 3, M 4, M 5, M 6, M 8, M 10, M 12 UNC, UNF
Toleranz 6H mit DLC-Beschichtung HV 0,05 > 5000 Toleranz 6g mit DLC-Beschichtung HV 0,05 > 5000 UNEF
UN, UNS
GO thread plug gauges M 3, M 4, M 5, M 6, M 8, M 10, M 12 GO thread ring gauges M 3, M 4, M 5, M 6, M 8, M 10, M 12 UNJC
UNJF
tolerance 6H with DLC coating HV 0.05 > 5000 tolerance 6g with DLC coating HV 0.05 > 5000
Preis auf Anfrage Price on request Preis auf Anfrage Price on request 223 NPT
NPTF
Tr
EG
