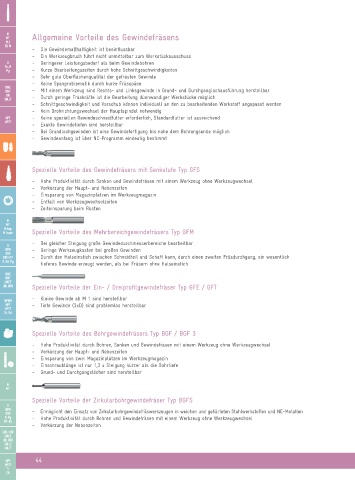

Page 44 - JBO-Katalog-2022

M
MF Allgemeine Vorteile des Gewindefräsens
MJ
EG M
- Die Gewindemaßhaltigkeit ist beeinflussbar
- Ein Werkzeugbruch führt nicht unmittelbar zum Werkstückausschuss
G - Geringerer Leistungsbedarf als beim Gewindebohren
Rc, R
Pg - Kurze Bearbeitungszeiten durch hohe Schnittgeschwindigkeiten
- Sehr gute Oberflächenqualität der gefrästen Gewinde
- Keine Spanproblematik durch kurze Frässpäne
UNC
UNF - Mit einem Werkzeug sind Rechts- und Linksgewinde in Grund- und Durchganglochausführung herstellbar
UN - Durch geringe Fräskräfte ist die Bearbeitung dünnwandiger Werkstücke möglich
UNJF
- Schnittgeschwindigkeit und Vorschub können individuell an den zu bearbeitenden Werkstoff angepasst werden
- Kein Drehrichtungswechsel der Hauptspindel notwendig
NPT - Keine speziellen Gewindeschneidfutter erforderlich, Standardfutter ist ausreichend
NPTF
- Exakte Gewindetiefen sind herstellbar
- Bei Grundlochgewinden ist eine Gewindefertigung bis nahe dem Bohrungsende möglich
- Gewindeanfang ist über NC-Programm eindeutig bestimmt

Spezielle Vorteile des Gewindefräsers mit Senkstufe Typ GFS

- Hohe Produktivität durch Senken und Gewindefräsen mit einem Werkzeug ohne Werkzeugwechsel
- Verkürzung der Haupt- und Nebenzeiten
- Einsparung von Magazinplätzen im Werkzeugmagazin
- Entfall von Werkzeugwechselzeiten
- Zeiteinsparung beim Rüsten

M
MF
M keg.
M taper Spezielle Vorteile des Mehrbereichgewindefräsers Typ GFM
- Bei gleicher Steigung große Gewindedurchmesserbereiche bearbeitbar
G
BSW - Geringe Werkzeugkosten bei großen Gewinden
BSF
DIN 477 - Durch den Halseinstich zwischen Schneidteil und Schaft kann, durch einen zweiten Fräsdurchgang, ein wesentlich
R, BA, Pg
tieferes Gewinde erzeugt werden, als bei Fräsern ohne Halseinstich
UNC
UNF
UNEF
UN, UNS Spezielle Vorteile der Ein- / Dreiprofilgewindefräser Typ GFE / GFT
- Kleine Gewinde ab M 1 sind herstellbar
NPSM
NPT - Tiefe Gewinde (3xD) sind problemlos herstellbar
NPTF
Tr, Rd

Spezielle Vorteile des Bohrgewindefräsers Typ BGF / BGF 3

- Hohe Produktivität durch Bohren, Senken und Gewindefräsen mit einem Werkzeug ohne Werkzeugwechsel
- Verkürzung der Haupt- und Nebenzeiten
- Einsparung von zwei Magazinplätzen im Werkzeugmagazin
- Einschraublänge ist nur 1,3 x Steigung kürzer als die Bohrtiefe
- Grund- und Durchgangslöcher sind herstellbar

M
MF
Spezielle Vorteile der Zirkularbohrgewindefräser Typ BGFS
G
BSW - Ermöglicht den Einsatz von Zirkularbohrgewindefräswerkzeugen in weichen und gehärteten Stahlwerkstoffen und NE-Metallen
BSF
R, Pg - Hohe Produktivität durch Bohren und Gewindefräsen mit einem Werkzeug ohne Werkzeugwechsel
MF-EL
- Verkürzung der Nebenzeiten
UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
NPT 44
NPTF
Tr
EG
