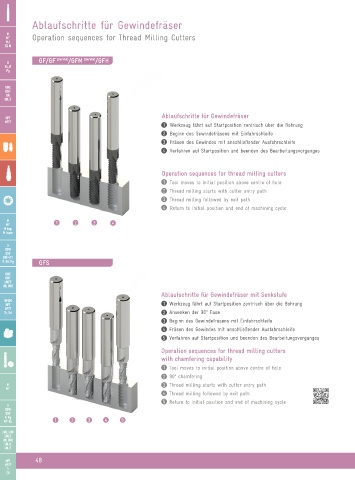

Ablaufschritte für Gewindefräser

M
MF Operation sequences for Thread Milling Cutters
MJ
EG M
GF/GF /GFM /GFH
G
Rc, R
Pg

UNC
UNF
UN
UNJF

Ablaufschritte für Gewindefräser
NPT
NPTF
1 Werkzeug fährt auf Startposition zentrisch über die Bohrung
2 Beginn des Gewindefräsens mit Einfahrschleife
3 Fräsen des Gewindes mit anschließender Ausfahrschleife
4 Verfahren auf Startposition und beenden des Bearbeitungsvorganges

Operation sequences for thread milling cutters
1 Tool moves to initial position above centre of hole
2 Thread milling starts with cutter entry path
3 Thread milling followed by exit path
4 Return to initial position and end of machining cycle

M 1 2 3
MF 4
M keg.
M taper
G
BSW
BSF
DIN 477
R, BA, Pg GFS

UNC
UNF
UNEF
UN, UNS
Ablaufschritte für Gewindefräser mit Senkstufe
NPSM
NPT 1 Werkzeug fährt auf Startposition zentrisch über die Bohrung
NPTF
Tr, Rd 2 Ansenken der 90° Fase
3 Beginn des Gewindefräsens mit Einfahrschleife
4 Fräsen des Gewindes mit anschließender Ausfahrschleife
5 Verfahren auf Startposition und beenden des Bearbeitungsvorganges
Operation sequences for thread milling cutters
with chamfering capability
1 Tool moves to initial position above centre of hole
2 90º chamfering
M 3 Thread milling starts with cutter entry path
MF
4 Thread milling followed by exit path
5 Return to initial position and end of machining cycle
G
BSW
BSF
R, Pg
MF-EL 1 2 3 4 5
UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
NPT 48
NPTF
Tr
