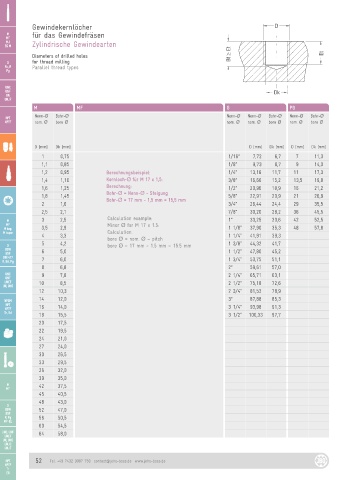

Gewindekernlöcher
M für das Gewindefräsen
MF
MJ Zylindrische Gewindearten
EG M
Diameters of drilled holes
G for thread milling
Rc, R Parallel thread types
Pg

UNC
UNF
UN
UNJF
M MF G PG
NPT Nenn-Ø Bohr-Ø Nenn-Ø Nenn-Ø Bohr-Ø Nenn-Ø Bohr-Ø
NPTF nom. Ø bore Ø nom. Ø nom. Ø bore Ø nom. Ø bore Ø

D [mm] Dk [mm] D [mm] Dk [mm] D [mm] Dk [mm]
1 0,75 1/16“ 7,72 6,7 7 11,3
1,1 0,85 1/8“ 9,73 8,7 9 14,0
1,2 0,95 Berechnungsbeispiel: 1/4“ 13,16 11,7 11 17,3
1,4 1,10 Kernloch-Ø für M 17 x 1,5: 3/8“ 16,66 15,2 13,5 19,0
1,6 1,25 Berechnung: 1/2“ 20,96 18,9 16 21,2
1,8 1,45 Bohr-Ø = Nenn-Ø - Steigung 5/8“ 22,91 20,9 21 26,9
Bohr-Ø = 17 mm - 1,5 mm = 15,5 mm
2 1,6 3/4“ 26,44 24,4 29 35,5
2,5 2,1 7/8“ 30,20 28,2 36 45,5
M 3 2,5 Calculation example: 1“ 33,25 30,6 42 52,5
MF Minor Ø for M 17 x 1.5:
M keg. 3,5 2,9 1 1/8“ 37,90 35,3 48 57,8
M taper Calculation:
4 3,3 1 1/4“ 41,91 39,3
bore Ø = nom. Ø – pitch
G 5 4,2 bore Ø = 17 mm - 1.5 mm = 15.5 mm 1 3/8“ 44,32 41,7
BSW 6 5,0 1 1/2“ 47,80 45,2
BSF
DIN 477 7 6,0 1 3/4“ 53,75 51,1
R, BA, Pg
8 6,8 2“ 59,61 57,0
UNC 9 7,8 2 1/4“ 65,71 63,1
UNF
UNEF 10 8,5 2 1/2“ 75,18 72,6
UN, UNS
12 10,3 2 3/4“ 81,53 78,9
NPSM 14 12,0 3“ 87,88 85,3
NPT 16 14,0 3 1/4“ 93,98 91,3
NPTF
Tr, Rd 18 15,5 3 1/2“ 100,33 97,7
20 17,5
22 19,5
24 21,0
27 24,0
30 26,5
33 29,5
36 32,0
39 35,0
M 42 37,5
MF
45 40,5
48 43,0
G
BSW 52 47,0
BSF
R, Pg 56 50,5
MF-EL
60 54,5
UNC, UNF 64 58,0
UNEF
UN, UNS
UNJC
UNJF
