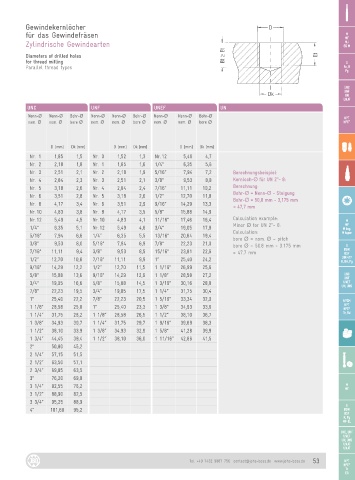

Page 53 - JBO-Katalog-2022

Gewindekernlöcher
für das Gewindefräsen MF
M
MJ
Zylindrische Gewindearten EG M
Diameters of drilled holes
for thread milling G
Parallel thread types Rc, R
Pg

UNC
UNF
UN
UNJF
UNC UNF UNEF UN
Nenn-Ø Nenn-Ø Bohr-Ø Nenn-Ø Nenn-Ø Bohr-Ø Nenn-Ø Nenn-Ø Bohr-Ø NPT
nom. Ø nom. Ø bore Ø nom. Ø nom. Ø bore Ø nom. Ø nom. Ø bore Ø NPTF

D [mm] Dk [mm] D [mm] Dk [mm] D [mm] Dk [mm]
Nr. 1 1,85 1,5 Nr. 0 1,52 1,3 Nr. 12 5,49 4,7
Nr. 2 2,18 1,8 Nr. 1 1,85 1,6 1/4“ 6,35 5,6
Nr. 3 2,51 2,1 Nr. 2 2,18 1,9 5/16“ 7,94 7,2 Berechnungsbeispiel:
Nr. 4 2,84 2,3 Nr. 3 2,51 2,1 3/8“ 9,53 8,8 Kernloch-Ø für UN 2“- 8:
Nr. 5 3,18 2,6 Nr. 4 2,84 2,4 7/16“ 11,11 10,2 Berechnung:
Nr. 6 3,51 2,8 Nr. 5 3,18 2,6 1/2“ 12,70 11,8 Bohr-Ø = Nenn-Ø - Steigung
Bohr-Ø = 50,8 mm - 3,175 mm
Nr. 8 4,17 3,4 Nr. 6 3,51 2,9 9/16“ 14,29 13,3 = 47,7 mm
Nr. 10 4,83 3,8 Nr. 8 4,17 3,5 5/8“ 15,88 14,9
Nr. 12 5,49 4,5 Nr. 10 4,83 4,1 11/16“ 17,46 16,4 Calculation example: M
MF
1/4“ 6,35 5,1 Nr. 12 5,49 4,6 3/4“ 19,05 17,8 Minor Ø for UN 2“- 8: M keg.
Calculation: M taper
5/16“ 7,94 6,6 1/4“ 6,35 5,5 13/16“ 20,64 19,4
bore Ø = nom. Ø – pitch
3/8“ 9,53 8,0 5/16“ 7,94 6,9 7/8“ 22,23 21,0 bore Ø = 50.8 mm - 3.175 mm G
7/16“ 11,11 9,4 3/8“ 9,53 8,5 15/16“ 23,81 22,6 = 47.7 mm BSW
BSF
DIN 477
1/2“ 12,70 10,8 7/16“ 11,11 9,9 1“ 25,40 24,2 R, BA, Pg
9/16“ 14,29 12,2 1/2“ 12,70 11,5 1 1/16“ 26,99 25,6
5/8“ 15,88 13,6 9/16“ 14,29 12,9 1 1/8“ 28,58 27,2 UNC
UNF
3/4“ 19,05 16,6 5/8“ 15,88 14,5 1 3/16“ 30,16 28,8 UNEF
UN, UNS
7/8“ 22,23 19,5 3/4“ 19,05 17,5 1 1/4“ 31,75 30,4
1“ 25,40 22,2 7/8“ 22,23 20,5 1 5/16“ 33,34 32,0 NPSM
NPT
1 1/8“ 28,58 25,0 1“ 25,40 23,3 1 3/8“ 34,93 33,6 NPTF
1 1/4“ 31,75 28,2 1 1/8“ 28,58 26,5 1 1/2“ 38,10 36,7 Tr, Rd
1 3/8“ 34,93 30,7 1 1/4“ 31,75 29,7 1 9/16“ 39,69 38,3
1 1/2“ 38,10 33,9 1 3/8“ 34,93 32,9 1 5/8“ 41,28 39,9
1 3/4“ 44,45 39,4 1 1/2“ 38,10 36,0 1 11/16“ 42,86 41,5
2“ 50,80 45,2
2 1/4“ 57,15 51,5
2 1/2“ 63,50 57,1
2 3/4“ 69,85 63,5
3“ 76,20 69,8
3 1/4“ 82,55 76,2 M
MF
3 1/2“ 88,90 82,5
3 3/4“ 95,25 88,9
G
4“ 101,60 95,2 BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
